  • TQ347Y/F、TQ377Y/F型PN16气动V形调节球阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

规格参数

型号: TQ347Y、TQ347F、TQ377Y、TQ377F

类别: 调节阀

结构: 蜗轮调节阀、法兰调节阀、单级升降式调节阀、套筒式调节阀

壳体: 碳钢WCB、 镍铬耐酸钢(ZG1Cr18Ni9Ti、CF8、CF3)、镍铬钼钛耐酸钢

(ZG1Cr18Ni12Mo2Ti、CF8M、CF3M)

密封: 更新中…

压力: 更新中…

温度: ≤550℃

作用: 更新中…

标准: 国标

产品特点:更新中…

适用介质:水、蒸汽、油品、硝酸、强氧化性介质、醋酸、尿素等

型号说明

T3 4 7 Y—16 C

T --------------------- 调节阀

Q ---------------------  厂标

3 ---------------------  阀的传动方式(如:蜗轮)

4 --------------------- 阀的连接方式(如:法兰)

7 --------------------- 阀的结构(如:单级升降套筒式调节阀)

Y --------------------- 阀的密封材质(如:硬质合金)

16 -------------------- 阀的公称压力(如:1.6MPa)

C  -------------------- 阀的材质(如:碳钢)


主要性能

型号

TQ347Y—16C

TQ347Y—16P

TQ347Y—16P8

TQ347Y—16P3

TQ347Y—16R

TQ347Y—16R

TQ347Y—16R3

TQ347Y—25

TQ347Y—25P

TQ347Y—25P8

TQ347Y—25P3

TQ347Y—25R

TQ347Y—25R8

TQ347Y—25R3

TQ347F—16C

TQ347F—16P

TQ347F—16P8

TQ347F—16P3

TQ347F—16R

TQ347F—16R8

TQ347F—16R3

TQ347F—25

TQ347F—25P

TQ347F—25P8

TQ347F—25P3

TQ347F—25R

TQ347F—25R8

TQ347F—25R3

TQ377Y—16C

TQ377Y—16P

TQ377Y—16P8

TQ377Y—16P3

TQ377Y—16R

TQ377Y—16R8

TQ377Y—16R3

TQ377Y—25

TQ377Y—25P

TQ377Y—25P8

TQ377Y—25P3

TQ377Y—25R

TQ377Y—25R8

TQ377Y—25R3

TQ377F—16C

TQ377F—16P

TQ377F—16P8

TQ377F—16P3

TQ377F—16R

TQ377F—16R8

TQ377F—16R3

TQ377F—25

TQ377F—25P

TQ377F—25P8

TQ377F—25P3

TQ377F—25R

TQ377F—25Rg

TQ377F—25R3

工作温度/℃

金属阀座   ≤425

金属阀座≤250,≤550

-29   ~ 200(加玻纤增强聚四氟乙烯)、-29~300(对位聚苯)

适用介质

水、蒸汽、   油品

硝酸等

强氧化性介质

醋酸等

尿素等

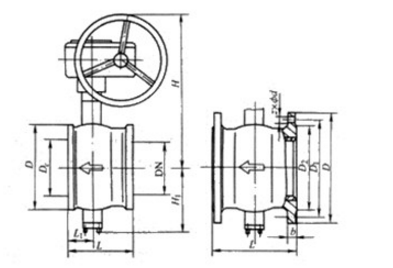

外形及连接尺寸图


外形及连接尺寸表

PN16                                                                    (mm)

DN

对夹连接

法兰连接

Dc

Η

H1

重量/kg

D

L

L1

L

L1

D

D1

D2

b

z×Φd

对夹

法兰

25

64

50

25

38

230

57

10

40

82

60

25

49

240

63

11

50

100

75

32

124

62

160

125

100

16

4×Φ 18

60

260

92

13

18

65

120

85

38

145

72.5

180

145

120

18

4   ×Φ 18

75

270

100

15

20

80

131

100

45

165

82.5

195

160

135

20

8   ×Φ 18

89

290

108

17

22

100

158

115

50

194

97

215

180

155

20

8   ×Φ 18

113

300

117

19

25

125

180

135

55

210

105

245

210

185

22

8×Φ 18

140

340

140

25

32

150

216

160

65

229

114.5

280

240

210

24

8   ×Φ23

164

370

177

36

44

200

268

200

80

243

121.5

335

295

265

26

12   ×Φ23

205

400

200

48

56

250

326

240

92

297

148.5

405

335

320

30

12   ×Φ25

259

450

252

75

85

300

338

169

460

410

375

30

12   ×Φ25

300

530

270

150




外形及连接尺寸图


外形及连接尺寸表

PN25                                                                  (mm)

DN

对夹连接

法兰连接

Dc

Η

H1

重量/kg

D

L

L1

L

L1

D

D1

D2

b

z×Φd

对夹

法兰

25

64

50

25

38

230

57

10

40

82

60

25

49

240

63

11

50

100

75

32

124

62

160

125

100

20

4×Φ 18

60

260

92

13

18

65

120

85

38

145

72.5

180

145

120

22

8×Φ18

75

270

100

15

20

80

131

100

45

165

82.5

195

160

135

22

8×Φ 18

89

290

108

17

22

100

158

115

50

194

97

230

190

160

24

8×Φ18

113

300

117

19

25

125

180

135

55

210

105

270

220

188

28

8   ×Φ25

140

340

140

25

32

150

216

160

65

229

114.5

300

250

218

30

8   ×Φ 25

164

370

177

36

44

200

268

200

80

243

121.5

360

310

278

34

12   ×Φ25

205

400

200

48

56

250

326

240

92

297

148.5

425.

370

332

36

12   ×Φ 30

259

450

252

75

85

300

338

169

485

430

390

40

16   ×Φ30

300

530

270

150
