  • ZMAN型PN63双座气动薄膜调节阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

规格参数

型号: ZMAP、ZMAN

类别: 调节阀

结构: 气动调节阀

壳体: HT200灰铸铁、ZG25碳钢、1Cr18Ni9镍、铬耐酸钢

密封: 更新中…

压力: 1.6MPa

温度: ≤450℃

作用: 更新中…

标准: 国标

产品特点:更新中…

适用介质:更新中…


        产品图

型号说明

ZMAP —16 Z

ZMAP ---------------------- 厂标

16 ------------------------ 阀的公称压力(如:1.6MPa)

Z-------------------------- 阀的材质(如:灰铸铁)


主要性能

DN/mm

PN

环境温度/℃

固有流量特性

气源最大压力/MPa

25~300

16,40,63

-30~60

直线、等百分比

0.25

DN/mm

流通能力C

行程 /mm

配用执行   器型号

灰铸铁阀

铸钢和铸不锈钢阀

单座

双座

PN

工作压力 /MPa

介质温度/℃

PN

工作压力 /MPa

介质温度/℃

25

8

10

16

ZMA—2

16

16

≤200

40、63

40   63

≤250 (普通上阀盖) ≤450(带散 热片上阀盖)

32

12

16

40

20

25

25

ZMA—3

50

32

40

65

50

63

40

ZMA—4

80

80

100

100

120

160

125

200

250

60

ZMA—5

150

280

400

200

450

630

250


1000

100

ZMA—6

300


1600

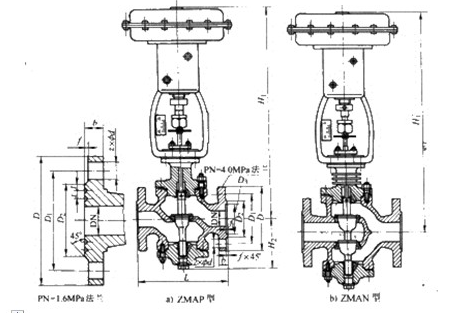

外形及连接尺寸图


外形及连接尺寸表

PN63                                                                      (mm)

DN

L

D

D1

D2

f

D3

f1

b

z×Φd

H2

H1

H1´

25

205

135

100

78

2

58

4

22

4×Φ18

117

570

676

32

220

150

110

82

2

66

4

24

4×Φ23

120

573

679

40

240

165

125

95

2

76

4

24

4×Φ23

139

645

751

50

265

175

135

105

3

88

4

26

4×Φ23

144

650

756

65

295

200

160

130

3

no

4

28

8×Φ23

188

821

976

80

325

210

170

140

3

121

4

30

8×Φ23

208

831

986

100

370

250

200

168

3

150

4.5

32

8×Φ23

220

843

998

125

440

295

240

202

3

176

4.5

36

8×Φ25

268

1045

1228

150

475

340

280

240

3

204

4.5

38

8×Φ 34

278

1055

1238

200

570

405

345

300

3

260

4.5

44

12×Φ34

320

1097

1280

250

670

470

400

325

3

313

4.5

48

12×Φ41

435

1526

1703

300

750

530

460

412

4

364

4.5

54

16×Φ41

465

1544

1721




主要零部件材料表

PN

阀体、上阀盖、下阀盖

阀芯、阀杆、阀座

垫片

填料

16

HT200

1Cr18Ni9

石棉橡胶板

聚四氟乙烯

40

ZG25

1Cr18Ni9

石棉橡胶板

聚四氟乙烯

63

1Cr18Ni9

1Cr18Ni9

石棉橡胶板

聚四氟乙烯
