壹泵阀 >> 阀门 >> 疏水阀 >> 蒸汽疏水阀 >> BS19H—16B/25H型蒸汽疏水阀
诚信供应商说明

        “壹泵阀”平台推荐的“诚信供应商”所提供的所有水泵阀门电机控制柜执行器定位器阀门附件管件机封等产品,全部由“壹泵阀”平台承担质量保证及免费退换货、损失(产品采购价格的全价)先赔付责任(不包括产品在使用过程中由于使用不当引起质量问题及因运输过程中损坏的质量问题以及产品使用的连带责任)。请所有采购用户必须保留好与供应方的在线交流对话、订货单、汇款单或采购合同,方便赔付时作为证据证明使用。

  • BS19H—16B/25H型蒸汽疏水阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

规格参数

型号: BS19H—16、BS19H—16B、BS19H—25H

类别: 蒸汽疏水阀

结构: 内螺纹疏水阀、圆盘热动力式疏水阀

壳体: HT250灰铸铁、2Cr13铁基不锈钢

密封: 更新中…

压力: 1.6 MPa、2.5MPa

温度: ≤300℃

作用: 更新中…

标准: 国标

产品特点更新中…

适用介质蒸汽


                               产品图

型号说明

B S 1 9 H—16 Z

B --------------------- 阀的第二功能(如:保温)

S --------------------- 蒸汽疏水阀

1 ---------------------  阀的连接方式(如:内螺纹)

9 ---------------------  阀的结构(如:圆盘式疏水阀)

H ---------------------  阀的密封材质(如:Cr13系不锈钢)

16 --------------------  阀的公称压力(如:1.6MPa)

Z  --------------------- 阀的材质(如:铸铁)


主要性能

型   号

ΡΝ

工作压力 /MPa

适用温度   /℃

适用介质

BS19H—16

16

1.6

≤200

蒸汽

BS19H—16B

16

1.6

BS19H—25H

25

2.5

≤300

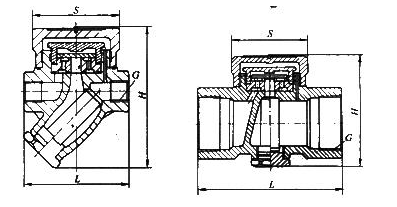

外形及连接尺寸图


外形及连接尺寸表

BS19H—16—Β                                                           (mm)

DN

G/in

L

Η

S

重量/kg

15

Rc1/2

90

101

83

1.8

20

Rc 3/4

100

101

88

2

25

Rc 1

120

106

96

3

32

Rc 1¼

130

106

107

3.5

40

Rc 1½

140

122

124

4.5

50

Rc 2

160

122

132

5

 BS19H—25H                                                               (mm)

DN

G/in

L

Φ

重量/kg

15

Rc1/2

78

40

0.5

20

Rc 3/4

90

49

0.75

25

Rc 1

100

55

1


主要零部件材料表

型   号

材   料

阀体、阀帽

阀盖、阀座

阀片

过滤网

BS19H—16

HT250

2Cr13

2Cr13

1Cr18Ni9Ti

BS19H—16B

BS19H—25H

2Cr13
