仪表阀组
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号：更新中…

类别：仪表阀

结构：更新中…

壳体： 25碳钢、 1Cr18 Ni9Ti铬镍钛钢

密封：更新中…

压力： 6.3MPa、15.0MPa、 26.0MPa、 42.0MPa

温度： ≤450℃

作用：更新中..

标准：国标

产品特点: 更新中…

适用介质: 更新中…


型号说明: 更新中…

主要性能

型号	名称	PN	强度实验压力	密封实验压力	材料						适用温度 /°C
					阀体	阀座	阀盖	阀杆	阀芯	填料
QF—5	平衡阀	150 260 420	1.5PN	1.1PN	25 1Cr18 Ni9Ti	35 1Cr17 Ni2	35 1Cr18 Ni9Ti	2Cr13 1Cr17 Ni2	1Cr17 Ni2	聚四氟乙烯柔性石墨	≤450
EF—1 ~ 3	二阀组	260 420									-70~150
J13SA	三阀组	63 150									-70~150
QFF3		63 150 260									≤450
1151—150—1/2		260 420									≤250
SF—1 ~3		260 420									-70~150
WF—1 ~4	五阀组	260 420									-70~150

型号	名称	PN	强度实验压力	密封实验压力	适用温度 /℃
型号	名称	PN	强度实验压力	密封实验压力	适用温度 /℃
QF—5	平衡阀	150 260 420	1.5PN	1.1PN	≤450
EF—1 ~ 3	二阀组	260 420			-70~150
J13SA	三阀组	63 150			-70~150
QFF3		63 150 260			≤450
1151—150—1/2		260 420			≤250
SF—1 ~3		260 420			-70~150
WF—1 ~4	五阀组	260 420			-70~150

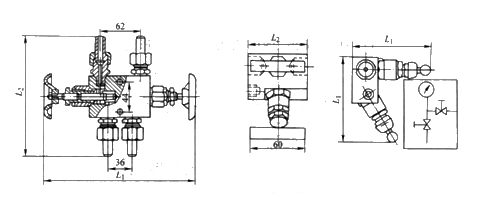

外形及连接尺寸图

外形及连接尺寸表

型号	名称	DN	结构长度Μ	结构长度乙2	型号	名称	DN	结构长度Μ	结构长度L₂
QF—5	平衡阀	5	212 ~ 224	124	SF—2	三阀组五阀组	5	205 -217J23.5 - 129.5	38
EF—1	二阀组三阀组	5	173 ~ 185	64	SF—3		5	205 - 217,123.5- 129.5	28
EF—2		5	86.5 ~92.5,107~ 112	64	1151—150—1/2		5	210	54
EF—3		5	151 ~ 168	85	WF—1		5	195	150
J13SA		5	88-95	225	WF—2		5	237 ~ 249	150
QFF3		5	220	150	WF—3		5	237 ~ 249	50
SF—1		5	73-79,205 -217	64	WF—4		5	237-249,169- 181	50

主要零部件材料表

型号	材料
	阀体	阀座	阀盖	阀杆	阀芯	填料
QF—5	25 1Cr18 Ni9Ti	35 1Cr17 Ni2	35 1Cr18 Ni9Ti	2Cr13 1Cr17 Ni2	1Cr17 Ni2	聚四氟乙烯柔性石墨
EF—1 ~ 3
J13SA
QFF3
1151—150—1/2
SF—1 ~3
WF—1 ~4
