  • J641F46-16型气动衬氟截止阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

规格参数

型号: J641F46-10、J641F46-16、J641F46-25

类别: 截止阀

结构: 气动截止阀、法兰截止阀、直通流道截止阀

壳体: WCB碳钢

密封: 更新中…

压力: 1.0 MPa、1.6 MPa、2.5MPa

温度: ≤150℃

作用: 更新中…

标准: 国标

产品特点:更新中…

适用介质:强腐蚀性介质


      产品图

型号说明

J 6 4 1 F46-10 C

J ---------------------- 截止阀

6 ----------------------  阀的传动方式(如:气动)

4 ---------------------- 阀的连接方式(如:法兰)

1 ---------------------- 阀的结构(如:直通流道截止阀)

F46 -------------------- 阀的密封材质(如:聚全氟乙丙烯)

10 --------------------- 阀的公称压力(如1.0MPa)

C ---------------------- 阀的材质(如:碳钢)


主要性能

型号

PN

工作压力MPa

适用温度℃

适用介质

J641F46-10

10

1.0

≤150

强腐蚀性介质

J641F46-16

16

1.6

J641F46-25

25

2.5

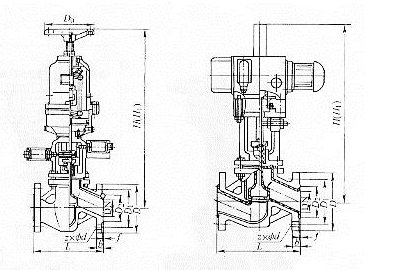

外形及连接尺寸图


外形及连接尺寸表

J641F46-16                                                      (mm)

DN

DN/in

L

D

D1

D2

f

b

Z×Φd

Do

H

H1

重量Kg

15

1/2

130

95

65

45

2

14

4×Φ14

100

240

265

7

20

3/4

150

105

75

55

2

16

4×Φ14

100

245

270

7.6

25

1

160

115

85

65

2

16

4×Φ14

120

250

275

8.2

32

180

135

100

78

2

18

4×Φ18

140

260

290

12

40

200

145

110

85

3

18

4×Φ18

140

285

320

14

50

2

230

160

125

100

3

20

4×Φ18

160

300

335

18

65

21/2

290

180

145

120

3

20

4×Φ18

180

355

400

26

80

3

310

195

160

135

3

22

4×Φ18

240

400

450

40

100

4

350

215

180

155

3

24

8×Φ18

240

455

495

50

125

5

400

245

210

185

3

26

8×Φ18

280

530

560

65

150

6

480

280

240

210

3

28

8×Φ23

320

610

650

85

200

8

495

335

295

265

3

30

12×Φ23

360

650

770

150

250

10

622

405

355

320

3

32

12×Φ25

400

690

810

245

300

12

698

460

410

375

4

34

12×Φ25

400

730

845

295




主要零部件材料表

型号

材料

阀体阀盖

阀瓣阀杆

衬里阀座

阀填料压盖

填料

J641F46-10

WCB

2Cr13

PCTFE

WCB

PTFE

J641F46-16

J641F46-25
