  • J941H/Y/W型PN160法兰连接钢制电动截止阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

规格参数

型号: J941H、J941Y、J941W

类别: 截止阀

结构: 电动截止阀、法兰截止阀、直通流道截止阀

壳体: 碳素钢(ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35)、铬钼钢(12CrMo(SAE 4119)、15CrMo(ASTM A182-F11 / ASTM A182-F12)、20CrMo(SAE AISI 4118)、1Cr5Mo(ASTM A182-F5))、铬钼钒钢(12Cr1MoV、15CrMo1V(ASTM A356-Gr9 / ASTM A405-P24)、ZG20Cr1MoV(ASTM A217-WC6)、ZG15Cr1MoV(ASTM A217-WC9))、铬镍钼钛钢(0Cr18Ni12Mo2Ti / 1Cr18Ni12Mo2Ti(ASTM A276-316)、00Cr17Ni14Mo2(AISI 316L / ASTM A276-316L)、ZG00Cr17Ni14Mo2(ASTM A351-CF3M / ASTM A296-CF3M)、ZG0Cr18Ni12Mo2Ti(ASTM A296-CF8M / ASTM A351-CF8M))、铬镍钛不锈钢(ZG1Cr18Ni9Ti、1Cr18Ni9Ti)

密封: 碳钢(ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35)/堆焊铁基合金(2Cr13)、碳钢(ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35)/堆焊硬质合金(D802、STELLITE 6/STL 6)、铬钼钢(12CrMo(SAE 4119)、15CrMo(ASTM A182-F11 / ASTM A182-F12)、20CrMo(SAE AISI 4118)、1Cr5Mo(ASTM A182-F5))/堆焊硬质合金(D802、STELLITE 6/STL 6)、铬钼钒钢(12Cr1MoV、15CrMo1V(ASTM A356-Gr9 / ASTM A405-P24)、ZG20Cr1MoV(ASTM A217-WC6)、ZG15Cr1MoV(ASTM A217-WC9))/堆焊硬质合金(D802、STELLITE 6/STL 6)、铬镍钛钢(ZG1Cr18Ni9Ti、1Cr18Ni9Ti)/堆焊硬质合金(D802、STELLITE 6/STL 6)、本体密封

压力: 1.6MPa~16 MPa

温度: ≤570℃

作用: 更新中…

标准: 国标

产品特点:新中…

适用介质:、蒸汽、油品、弱腐蚀性介质、醋酸类

型号说明

J 9 4 1 H-16 C

J ---------------------- 截止阀

9 ----------------------  阀的传动方式(如:电动)

4 ---------------------- 阀的连接方式(如:法兰)

1 ---------------------- 阀的结构(如:直通流道截止阀)

H ---------------------- 阀的密封材质(如:Cr13系不锈钢)

16 --------------------- 阀的公称压力(如1.6MPa)

C ---------------------- 阀的材质(如:碳钢)


主要性能

型号

PN

工作压力MPa

适用温度℃

适用介质

J941H-16C~160C

16~160

1.6~16

≤425

水、蒸汽、油品

J941Y-16C~160C

16~160

1.6~16

≤425

水、蒸汽、油品

J941Y-16I~160I

16~160

1.6~16

≤550

水、蒸汽、油品

J941Y-16V~160V

16~160

1.6~16

≤570

水、蒸汽、油品

J941Y-16P~160P

16~160

1.6~16

≤150

弱腐蚀性介质

J941Y-16R~160R

16~160

1.6~16

≤200

弱腐蚀性介质

J941W-16P~160P

16~160

1.6~16

≤150

弱腐蚀性介质

J941W-16R~160R

16~160

1.6~16

≤150

醋酸类

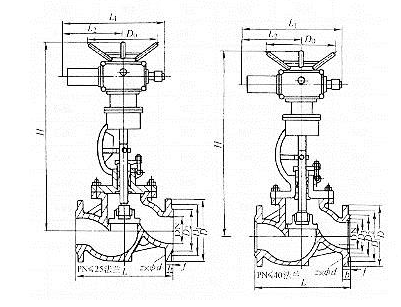

外形及连接尺寸图


外形及连接尺寸表

PN160                                                                        (mm)

DN

L

D

D1

D2

D3

b-f

f1

Z×Φd

H

L1

L2

Do

电动装置型号

公称转矩N·m

电动机功率KW

重量Kg

65

340

245

190

152

110

44-3

4

8×Φ30

743

810

515

470

DZW45A

450

1.1

165

80

380

260

205

168

121

46-3

4

8×Φ30

820

830

540

550

DZW90

900

2.2

216

100

430

300

240

200

150

48-3

4.5

8×Φ34

935

830

540

550

DZW120

1200

3.0

238

125

500

355

285

238

176

60-3

4.5

8×Φ41

1180

870

565

320

DZW180

1800

4.0

490

150

550

390

318

270

204

66-3

4.5

12×Φ41

1290

870

565

320

DZW250

2500

5.5

674

200

650

480

400

345

260

78-3

4.5

12×Φ48

1495

1075

710

570

DZW350

3500

7.5

1120




主要零部件材料表

型号

材    料

阀体阀盖阀瓣

阀杆

密封面

填料

J941H-16C~160C

碳素钢

铬不锈钢

碳钢/堆焊铁基合金

柔性石墨

J941Y-16C~160C

碳素钢

铬不锈钢

碳钢/堆焊硬质合金

柔性石墨

J941Y-16I~160I

铬钼钢

耐热钢或铬不锈钢

铬钼钢/堆焊硬质合金

柔性石墨

J941Y-16V~160V

铬钼钒钢

耐热钢或铬不锈钢

铬钼钒钢/堆焊硬质合金

柔性石墨

J941Y-16P~160P

铬镍钛不锈钢

铬镍钛不锈钢

铬镍钛钢/堆焊硬质合金

聚四氟乙烯

J941Y-16R~160R

铬镍钼钛钢

铬镍钼钛钢

-

-

J941W-16P~160P

铬镍钛不锈钢

铬镍钛不锈钢

本体密封

聚四氟乙烯

J941W-16R~160R

铬镍钛不锈钢

铬镍钛不锈钢

-

聚四氟乙烯
