J44H-40型角式截止阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： J44H-40

类别：截止阀

结构：法兰截止阀、角式截止阀

壳体：铸钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）

密封：更新中…

压力： 4.0MPa

温度： ≤400℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质水、蒸汽、油


产品图

型号说明

J 4 4 H-40 C

J ---------------------- 截止阀

4 ---------------------- 阀的连接方式（如：法兰）

4 ---------------------- 阀的结构（如：角式流道截止阀）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

40 --------------------- 阀的公称压力（如4.0MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力/MPa	适用温度/℃	工作介质

J44H-40	40	4.0	≤400	水、蒸汽、油

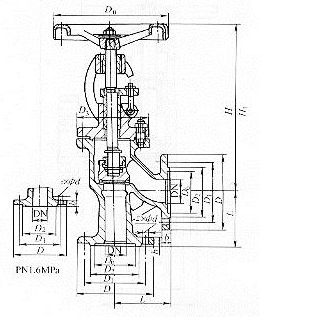

外形及连接尺寸图

外形及连接尺寸表（mm）

DN	D	D₁	D₂	D₆	b	Z×Φd	D₃	H	H₁	D₀	重量Kg
32	135	100	78	66	18	4×Φ18	120	280	308	160	11.5
40	140	110	85	76	18	4×Φ18	135	330	354	200	15.5
115	160	125	100	88	20	4×Φ18	150	350	380	240	21.5

主要零部件材料表

型号	材料
型号	阀体阀盖	阀杆	阀杆螺母	填料
J44H-40	铸钢	铬钢	青铜	夹铜丝石墨石棉
