- STJY41W型PN40氧气截止阀
- 性能参数
- 外形尺寸与规格重量
- 其他主要参数
规格参数
型号： STJY41W、STJY46W、STJY546W
类别： 截止阀
结构： 法兰截止阀、直通流道截止阀
壳体： 铜合金、铸铬镍不锈钢ZG0Cr18Ni19(ASTM A351-CF8 / ASTM A296-CF8)
密封： 更新中…
压力： 2.5 MPa、4.0 MPa、1.6 MPa、2.5MPa
温度： -40~150℃
作用： 更新中…
标准： 国标
产品特点：更新中…
适用介质：氧气
产品图
型号说明
ST JY 4 1 W-25 T
ST --------------------- 厂标
J ---------------------- 截止阀
Y ---------------------- 厂标
4 ---------------------- 阀的连接方式（如：法兰）
1 ---------------------- 阀的结构（如：直通流道截止阀）
W ---------------------- 阀的密封材质（如：阀体直接加工）
25 --------------------- 阀的公称压力（如：2.5MPa）
T ---------------------- 阀的材质（如：铜合金）
主要性能
型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 |
STJY41W-25T | 25 | 2.5 | -40~150 | 氧气 |
STJY41W-40T | 40 | 4.0 | ||
STJY46W-25T | 25 | 2.5 | ||
STJY46W-40T | 40 | 4.0 | ||
STJY546W-25T | 25 | 2.5 | ||
STJY546W-40T | 40 | 4.0 | ||
STJY41W-16P | 16 | 1.6 | ||
STJY41W-25P | 25 | 2.5 | ||
STJY41W-40P | 40 | 4.0 | ||
STJY46W-16P | 16 | 1.6 | ||
STJY46W-25P | 25 | 2.5 | ||
STJY46W-40P | 40 | 4.0 | ||
STJY546W-16P | 16 | 1.6 | ||
STJY546W-25P | 25 | 2.5 | ||
STJY546W-40P | 40 | 4.0 |

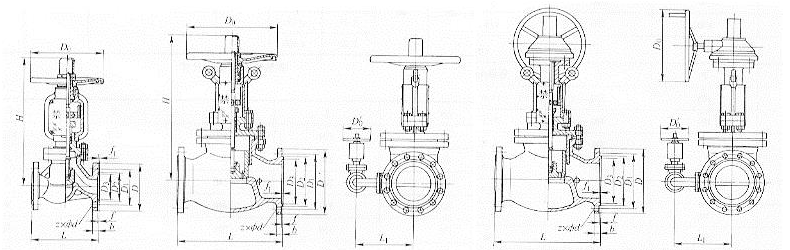

外形及连接尺寸图
外形及连接尺寸表
STJY41W-40T （mm）
DN | L | D | D1 | D2 | Z×Φd | b | f | f1 | H | Do | L1 | D′o | 重量Kg |
15 | 130 | 95 | 65 | 46 | 4×Φ14 | 16 | 4 | 4 | 240 | 160 | - | - | 5 |
20 | 150 | 105 | 75 | 56 | 4×Φ14 | 18 | 4 | 4 | 246 | 160 | - | - | 7 |
25 | 160 | 115 | 85 | 65 | 4×Φ14 | 18 | 4 | 4 | 290 | 200 | - | - | 11 |
32 | 180 | 140 | 100 | 76 | 4×Φ18 | 20 | 4 | 4 | 305 | 200 | - | - | 15 |
40 | 200 | 150 | 110 | 84 | 4×Φ18 | 20 | 4 | 4 | 375 | 250 | - | - | 22 |
50 | 230 | 165 | 125 | 99 | 4×Φ18 | 22 | 4 | 4 | 410 | 280 | - | - | 28 |
65 | 290 | 185 | 145 | 118 | 8×Φ18 | 24 | 4 | 4 | 465 | 300 | - | - | 44 |
80 | 310 | 200 | 160 | 132 | 8×Φ18 | 26 | 4 | 4 | 500 | 350 | - | - | 56 |
100 | 350 | 235 | 190 | 156 | 8×Φ22 | 26 | 4.5 | 4.5 | 565 | 400 | - | - | 84 |
125 | 400 | 270 | 220 | 184 | 8×Φ26 | 30 | 4.5 | 4.5 | 655 | 450 | - | - | 150 |
150 | 480 | 300 | 250 | 211 | 8×Φ26 | 32 | 4.5 | 4.5 | 740 | 500 | - | - | 200 |
200 | 600 | 375 | 320 | 284 | 12×Φ30 | 38 | 4.5 | 4.5 | 865 | 500 | 350 | 200 | 496 |
250 | 730 | 450 | 385 | 345 | 12×Φ33 | 44 | 4.5 | 4.5 | 920 | 600 | 380 | 200 | 646 |
300 | 850 | 515 | 450 | 409 | 16×Φ33 | 46 | 4.5 | 4.5 | 1015 | 680 | 415 | 200 | 895 |
350 | 870 | 580 | 510 | 465 | 16×Φ33 | 50 | 5 | 5 | 1000 | 500 | 420 | 200 | 1140 |
400 | 1100 | 660 | 585 | 535 | 16×Φ36 | 54 | 5 | 5 | 1150 | 500 | 470 | 200 | 1586 |
450 | 1200 | 685 | 610 | 560 | 20×Φ36 | 60 | 5 | 5 | 1230 | 500 | 500 | 250 | 1906 |
500 | 1250 | 755 | 670 | 615 | 20×Φ36 | 65 | 5 | 5 | 1280 | 500 | 540 | 280 | 2680 |
主要零部件材料表
型号 | 材料 | ||
壳体 | 阀杆 | 填料 | |
STJY41W-25T | 铜合金 | 铸铬镍不锈钢 | 聚四氟乙烯 |
STJY41W-40T | |||
STJY46W-25T | |||
STJY46W-40T | |||
STJY546W-25T | |||
STJY546W-40T | |||
STJY41W-16P | 铸铬镍不锈钢 | ||
STJY41W-25P | |||
STJY41W-40P | |||
STJY46W-16P | |||
STJY46W-25P | |||
STJY46W-40P | |||
STJY546W-16P | |||
STJY546W-25P | |||
STJY546W-40P | |||
