A42Y型PN16〜PN100弹簧封闭全启式安全阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： A42Y

类别：安全阀

结构：法兰安全阀、弹簧封闭式安全阀、全启式安全阀

壳体：碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、铬镍钛不锈钢、铬镍钼钛不锈钢（0Cr18Ni12Mo2Ti / 1Cr18Ni12Mo2Ti(ASTM A276-316)、00Cr17Ni14Mo2(AISI 316L / ASTM A276-316L)、ZG00Cr17Ni14Mo2(ASTM A351-CF3M / ASTM A296-CF3M)、ZG0Cr18Ni12Mo2Ti(ASTM A296-CF8M / ASTM A351-CF8M))

密封：硬质合金(D802、STELLITE 6/STL 6)、四氟乙烯PTFE、铬不锈钢、铬镍钛不锈钢、铬镍钼钛不锈钢（0Cr18Ni12Mo2Ti / 1Cr18Ni12Mo2Ti(ASTM A276-316)、00Cr17Ni14Mo2(AISI 316L / ASTM A276-316L)、ZG00Cr17Ni14Mo2(ASTM A351-CF3M / ASTM A296-CF3M)、ZG0Cr18Ni12Mo2Ti(ASTM A296-CF8M / ASTM A351-CF8M)) 、堆焊硬质合金(D802、STELLITE 6/STL 6)

压力： 1.6 MPa、2.5 MPa、4.0 MPa、6.3 MPa、10.0MPa

温度： -29℃~300℃

作用：更新中…

标准：国标

产品特点

更新中…

适用介质

液化石油气、空气、水、油品、弱腐蚀性气体或液体、腐蚀性气体或液体等、酸性天然气


型号说明

A 4 2 Y—16 C

A ------------------ 安全阀

4 ------------------ 阀的连接方式（如：法兰）

2 ------------------ 阀的结构为（如：弹簧封闭全启式安全阀）

Y ------------------ 阀的密封材质（如：硬质合金）

16 ---------------- 阀的公称压力（如：1.6MPa）

C ------------------ 阀的材质（如：碳钢）

主要性能规范

型号	PN	工作压力 /MPa	整定压力 /MPa	适用温度/℃	适用介质
型号	PN	工作压力 /MPa	整定压力 /MPa	适用温度/℃	适用介质
A42Y—16C	16	1.6	0.1~1.6	-29~300	空气、水、油品等
A42Y—25	25	2.5	1.3~2.5
A42Y—40	40	4.0	1.6~4.0
A42Y—63	63	6.3	3.2~6.3
A42Y—100	100	10.0	5.0~10.0
A42Y—16P	16	1.6	0.1~1.6	≤200	弱腐蚀性气体、液体等
A42Y—25P	25	2.5	1.3~2.5
A42Y—40P	40	4.0	1.6~4.0
A42Y—63P	63	6.3	3.2~6.3
A42Y—100P	100	10.0	5.0~10.0
A42Y—16R	16	1.6	0.1~1.6	≤200	腐蚀性气体、液体等
A42Y—25R	25	2.5	1.3~2.5
A42Y—40R	40	4.0	1.6~4.0
A42Y—63R	64	6.3	3.2~6.3
A42Y—100R	100	10.0	5.0~10.0

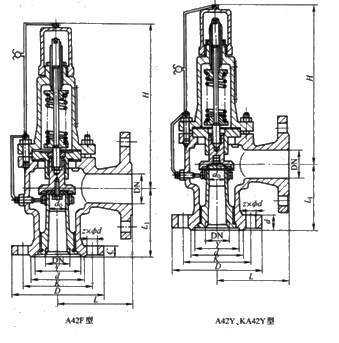

外形及连接尺寸

PN16 (mm)

DN	d_o	D	Κ	d	C	z×Φd	L	L₁	≈Η	DN'，PN	重量/kg
20	12	105	75	55	14	4×Φ14	100	85	270	DN25,PN16	8.5
25	15	115	85	65	14	4×Φ14	100	95	270	DN32,PN16	10
32	20	140	100	78	16	4×Φ18	115	100	280	DN40,PN16	11.5
40	25	150	110	85	16	4×Φ18	120	110	300	DN50,PN16	14.5
50	32	165	125	100	16	4×Φ18	135	120	320	DN65,PN16	18.5
80	50	200	160	135	20	8×Φ18	170	150	400	DN100,PN16	31.5
100	65	220	180	155	20	8×Φ18	200	160	535	DN125,PN16	55
150	100	285	240	210	24	8×Φ23	255	230	595	DN175,PN16	98
200	125	340	295	265	26	12×Φ23	305	260	765	DN250,PN16	156
250	150	405	355	320	30	12×Φ26	350	320	890	DN350,PN16	380
300	200	460	410	375	30	12×Φ26	370	350	1130	DN400,PN16	680
350	250	520	470	435	34	16×Φ26	500	450	1450	DN500,PN16	865
400	280	580	525	485	36	16×Φ30	550	500	1540	DN600,PN16	1020

PN25 (mm)

DN	d_o	D	Κ	d	C	z×Φd	L	L₁	≈Η	DN'，PN	重量/kg
20	12	105	75	55	16	4×Φ14	100	85	270	DN25,PN16	9.5
25	15	115	85	65	16	4×Φ14	100	95	270	DN32.PN16	11.5
32	20	140	100	78	18	4×Φ18	115	100	280	DN40,PN16	12.5
40	25	150	110	85	18	4×Φ18	120	110	300	DN50,PN16	16
50	32	165	125	100	20	4×Φ18	135	120	320	DN65,PN16	20
80	50	200	160	135	22	8×Φ18	170	150	400	DN100,PN16	33
100	65	230	190	160	24	8×Φ23	200	160	535	DN125,PN16	58
150	100	300	250	218	30	8×Φ26	255	230	595	DN175,PN16	102
200	125	360	310	278	34	12×Φ26	305	260	765	DN250,PN16	163
250	150	425	370	332	36	12×Φ30	350	320	890	DN350,PN16	389
300	200	485	430	390	40	16×Φ30	370	350	1130	DN400,PN16	692
350	250	555	490	448	44	16×Φ34	500	450	1450	DN500,PN16	880
400	280	620	550	505	48	16×Φ36	550	500	1540	DN600,PN16	1045

PN40 (mm)

DN	d_o	D	Κ	d	Y	C	z×Φd	L	L₁	≈Η	DN'，PN	重量/kg
20	12	105	75	55	51	16	4×Φ14	100	85	270	DN25,PN16	11
25	15	115	85	65	58	16	4×Φ14	100	95	270	DN32,PN16	12.5
32	20	140	100	78	66	18	4×Φ18	115	100	280	DN40,PN16	14
40	25	150	110	85	76	18	4×Φ18	120	110	300	DN50,PN16	17
50	32	165	125	100	88	20	4×Φ18	135	120	320	DN65,PN16	21
80	50	200	160	135	121	22	8×Φ18	170	150	400	DN100,PN16	35
100	65	235	190	160	150	24	8×Φ18	200	160	535	DN125,PN16	63
150	100	300	250	218	204	30	8×Φ26	255	230	595	DN175,PN16	107
200	125	375	320	282	260	38	12×Φ30	305	260	765	DN250,PN16	172
250	150	450	385	345	313	42	12×Φ34	350	320	890	DN350，PN16	398
300	200	515	450	408	364	46	16×Φ34	370	350	1130	DN400,PN16	706
350	250	580	510	465	422	52	16×Φ36	500	450	1450	DN500,PN16	901
400	280	660	585	535	474	58	16×Φ41	550	500	1540	DN600,PN16	1075

PN63 (mm)

DN	d_o	D	Κ	d	Y	C	z×Φd	L	L₁	≈Η	DN'，PN	重量/kg
20	12	130	90	68	51	20	4×Φ18	95	85	295	DN25,PN40	12
25	15	140	100	78	58	22	4×Φ18	100	100	320	DN32,PN40	13
32	20	155	110	82	66	24	4×Φ23	130	110	340	DN40,PN40	13.5
40	25	170	125	95	76	24	4×Φ22	140	120	350	DN50,PN40	21
50	32	180	135	105	88	26	4×Φ23	160	130	390	DN65，PN40	27
80	40	215	170	140	121	30	8×Φ23	175	160	530	DN100,PN40	55
100	50	250	200	168	150	32	8×Φ26	220	200	605	DN125,PN40	66.5
150	80	345	280	240	204	38	8×Φ34	285	260	740	DN175，PN40	115
200	100	405	345	300	260	44	12×Φ36	350	320	820	DN250,PN40	180

PN100 (mm)

DN	d_o	D	Κ	d	Y	C	z×Φd	L	L₁	≈Η	DN'，PN	重量/kg
20	12	130	90	68	51	22	4×Φ18	95	85	295	DN25,PN40	13
25	1	140	100	78	58	24	4×Φ18	100	100	320	DN32,PN40	14
32	20	155	110	82	66	24	4×Φ23	130	110	340	DN40,PN40	14.5
40	25	170	125	95	76	26	4×Φ22	140	120	350	DN50，PN40	22
50	32	195	145	112	88	28	4×Φ26	160	130	390	DN65,PN40	28.5
80	40	.230	180	148	121	34	8×Φ26	175	160	530	DN100,PN40	57
100	50	265	210	172	150	38	8×Φ30	220	200	605	DN125,PN40	69
150	80	355	290	250	204	46	12×Φ34	285	260	740	DN175，PN40	123
200	100	430	360	312	260	54	12×Φ36	350	320	820	DN250,PN40	186

主要零部件材料

型号	材料
	阀体阀盖	阀座、阀瓣导向套、阀杆	密封面	弹簧
A42Y—16C	碳素钢	铬不锈钢	铬不锈钢、堆焊硬质合金	优质铬钒钢
A42Y—25
A42Y—40
A42Y—63
A42Y—100
A42Y—16P	铬镍钛不锈钢	铬镍钛不锈钢	铬镍钛不锈钢、堆焊硬质合金	优质铬钒钢包覆氟塑料
A42Y—25P
A42Y—40P
A42Y—63P
A42Y—100P
A42Y—16R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	铬镍钼钛不锈钢、堆焊硬质合金	优质铬钒钢包覆氟塑料
A42Y—25R
A42Y—40R
A42Y—63R
A42Y—100R
