RA42F—16C型燃气弹簧封闭全启式安全阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： A42F—25

类别：安全阀

结构：法兰安全阀、弹簧封闭式安全阀、全启式安全阀

壳体： WCB碳钢

密封： 2Cr13铁基不锈钢、PTFE四氟乙烯

压力： 1.6 MPa、2.5MPa

温度： ≤350℃

作用：燃气安全阀

标准：国标

产品特点

更新中…

适用介质

蒸汽、空气、水


型号说明

R A 4 2 Y—16 C

R ------------------ 阀的第二功能（如：燃气）

A ------------------ 安全阀

4 ------------------ 阀的连接方式（如：法兰）

2 ------------------ 阀的结构为（如：弹簧封闭全启式安全阀）

F ------------------ 阀的密封材质（如：氟塑料）

16 ----------------- 阀的公称压力（如：1.6MPa）

C ------------------ 阀的材质（如：碳钢）

主要性能规范

型号	PN	工作压力	适用温度	适用介质
型号	PN	/MPa	/℃	适用介质
RA42F—16C	16	1.6	≤350	蒸汽、空气、水

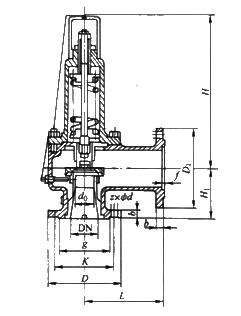

外形及连接尺寸

RA42F—16C (mm)

DN	d0	L	D	Κ	g	b	f	z×Φd	D₁	Η	H₁	重量/kg
40	25	120	150	110	88	16	4	4×Φ17.5	165	272	110	18
50	32	145	165	125	102	16	4	4×Φ17.5	185	332	130	22
65	40	150	185	145	122	18	4	4×Φ17.5	200	366	130	24
80	50	170	200	160	133	20	4	8×Φ17.5	220	478	150	42
100	65	205	220	180	158	22	4.5	8×Φ17.5	250	627	180	70

主要零部件材料

型号	材料
型号	阀体、阀盖	阀杆、阀瓣	阀座、密封面	弹簧
RA42F—16C	WCB	2Cr13	2Cr13、PTFE	50CrVA

RA42F—16C型燃气弹簧封闭全启式安全阀CAD图纸下载
