  • H45X一2.5型旋启多瓣式底阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

规格参数

型号: H42X—2.5、H45X一2.5、H45X一2.5

类别: 止回阀

结构: 法兰止回阀、立式结构止回阀、升降式阀瓣止回阀、多瓣结构止回阀

壳体: 灰铸铁(HT200、HT250)

密封: 橡胶灰铸铁(HT200、HT250)

压力: 0.25MPa

温度: ≤50℃

作用: 低温止回阀

标准: 国标

产品特点更新中…

适用介质水

型号说明

H 4 2 X—2.5 Z

H ---------------------- 止回阀

4 ---------------------- 阀的连接方式(如:法兰)

2 ---------------------- 阀的结构(如:立式结构止回阀)

X ---------------------- 阀的密封材质(如:橡胶)

2.5  -------------------  阀的公称压力(如:0.25MPa)

Z ---------------------- 阀的材质(如:灰铸铁)


主要性能

型号

PN

工作压力 /MPa

适用温度   /℃

适用介质

H42X—2.5

2.5

0.25

≤50

H45X—2.5

H46X—2.5

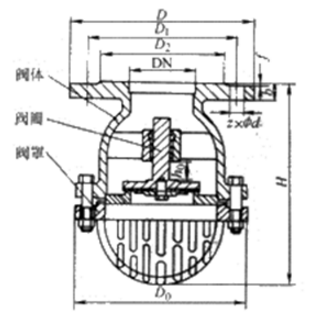

外形及连接尺寸图


外形及连接尺寸表                                                        (mm)

型号

DN

D

D1

D2

b-f

z×Φd

Do

Η0

Η

重量/kg

H42X—2.5

50

140

110

90

16-3

4×Φ14

132

17

135

3.8

65

160

130

110

16-3

4×Φ14

167

25

175

6.5

80

185

150

125

18-3

4   ×Φ18

196

32

190

8.6

100

205

170

145

18-3

8×Φ18

243

40

225

12.8

125

235

200

175

20-3

8×Φ18

274

43

270

17.8

150

260

225

200

20-3

8×Φ18

311

58

303

23.9

200

315

280

255

22-3

8×Φ18

402

65

380

47.1

250

370

335

310

24-3

12×Φ18

458

84

500

70.5

300

435

395

362

24-4

12×Φ23

515

90

540

108

350

485

445

412

26-4

12×Φ23

600

130

600

158

H45X—2.5

500

640

600

568

30-4

16×Φ23

720

823

193.6

H46X—2.5

400

535

495

462

28-4

16×Φ23

650

710

320


主要零部件材料表

型号

材料

阀体、阀罩、阀瓣

密封面

H42X—2.5

灰铸铁

橡胶灰铸铁

H45X—2.5

H46X—2.5
