  • Q41Y型PN16~PN25法兰连接钢制球阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

规格参数

型号: Q41Y

类别: 球阀

结构: 法兰球阀、浮动球阀

壳体: 碳钢(ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35)、铬镍钛钢、铬镍钼钛钢(0Cr18Ni12Mo2Ti / 1Cr18Ni12Mo2Ti(ASTM A276-316)、00Cr17Ni14Mo2(AISI 316L / ASTM A276-316L)、ZG00Cr17Ni14Mo2(ASTM A351-CF3M / ASTM A296-CF3M)、ZG0Cr18Ni12Mo2Ti(ASTM A296-CF8M / ASTM A351-CF8M))

密封: 更新中…

压力: 1.6 MPa、2.5 MPa、4.0MPa

温度: ≤450℃

作用: 更新中…

标准: 国标

产品特点:更新中…

适用介质:非腐蚀性介质、水、气、油、含颗粒介质


                    产品图

型号说明

Q 4 1 Y-16 C

Q ---------------------- 球阀

4 ---------------------- 阀的连接方式(如:法兰)

1 ---------------------- 阀的结构(如:浮动球直通直通)

Y ---------------------- 阀的密封材质(如:硬质合金)

16  -------------------- 阀的公称压力(如:1.6MPa)

C ---------------------- 阀的材质(如:碳钢)


主要性能

型号

PN

工作压力MPa

适用温度℃

适用介质



Q41Y-16C

16

1.6

≤425

非腐蚀性介质


Q41Y-25

25

2.5


Q41Y-40

40

4.0


Q41Y-16P

16

1.6

≤450

水、气、油、含颗粒介质


Q41Y-25P

25

2.5


Q41Y-40P

40

4.0


Q41Y-16R

16

1.6

≤450


Q41Y-25R

25

2.5


Q41Y-40R

40

4.0

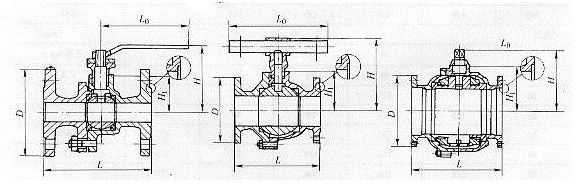

外形及连接尺寸图

 PN16


外形及连接尺寸表                                     (mm)

DN

L

D

H

H1

L0

重量kg

15

130

95

70

39

130

3

20

130

105

86

43

168

4

25

140

115

95

48

168

5

32

165

135

107

58

220

8

40

165

145

124

62

220

9

50

200

160

136

76

250

10

65

220

180

157

86

300

15

80

250

195

169

100

300

23

100

280

215

211

131

400

40

125

320

245

266

148

600

75

150

360

280

297

173

762

95

200

457

335

371

219

-

160

250

533

405

346

260

-

293

300

610

460

425

305

-

449

 PN25                                                      (mm)

DN

L

D

H

H1

L0

重量kg

15

140

95

70

39

130

3.5

20

152

105

86

43

168

4.5

25

165

115

95

48

168

6

32

178

135

107

58

220

9

40

190

145

124

62

220

11

50

216

160

136

76

250

14

65

241

180

157

86

300

23

80

283

195

169

100

300

30

100

305

230

250

134

762

53

125

381

270

271

148

8762

95

150

403

300

310

173

-

130

200

419

360

388

223

-

202

250

568

425

448

283

-

330

300

648

485

486

321

-

570




主要零部件材料表

型号

材料

阀体

球体

阀座

阀杆

Q41Y-16C

碳钢

铬镍钢

聚四氟乙烯

沉淀硬化钢

Q41Y-25

Q41Y-40

Q41Y-16P

铬镍钛钢

铬镍钢

聚四氟乙烯或铬镍钛钢

铬镍钢

Q41Y-25P

Q41Y-40P

Q41Y-16R

铬镍钼钛钢

铬镍钼钛钢

聚四氟乙烯或铬镍钛钢

铬镍钼钛钢

Q41Y-25R

Q41Y-40R
