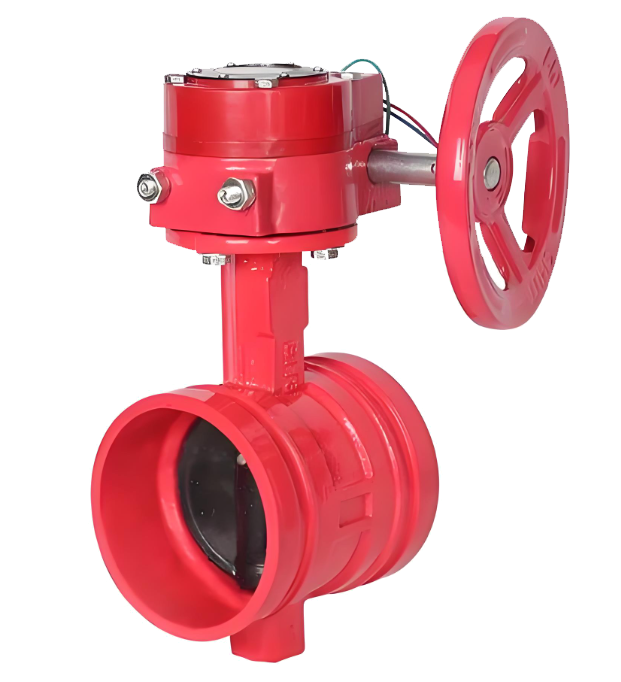

| 品牌：CKVC | 产品名称：D381X涡轮沟槽信号蝶阀 |
| 型号：D381X | 公称通径：DN50-DN200 |
| 压力/扬程：PN10~PN16 | 材质：铸铁、球铁、不锈钢 |
| 工作温度：≤ 80 ℃ | 驱动方式：手动 |
| 连接方式：卡箍 | 适用范围：水、泡沫混合液、油品、空气 |
| 马上咨询！ | |
D381X涡轮沟槽信号蝶阀是一种采用蜗轮蜗杆传动的沟槽连接信号阀门。其阀体为球墨铸铁，蝶板采用整体包覆橡胶设计，通过蜗轮减速机构驱动阀杆旋转90°，实现阀门的启闭。阀门上集成了微动开关式信号装置，当凸轮随蜗轮转动至预定位置时，会触动信号装置上的触头，从而输出“通”或“断”的电信号，以显示并反馈蝶阀的启闭状态。该阀门主要通过沟槽式卡箍与管路连接，安装时无需焊接，特别适用于消防喷淋系统等需要对阀门状态进行远程监控的场合。
零部件名称材料表
序号 | 名称 | 国标标准 | |
1 | 阀体 | 球铁 | QT450-10 |
2 | 阀板 | 球铁 | QT450-10 |
3 | 橡胶 | EPDM | |
4 | 上轴 | 不锈钢 | 1Cr13 |
5 | 下轴 | 不锈钢 | 1Cr13 |
6 | O形圈 | 丁腈 | |
7 | 定位齿盘 | 碳钢 | 45# |
8 | 手柄 | 玛钢 | |
9 | 丝堵 | 碳钢 | 45# |
性能规范表
性能规范表 | ||
公称压力 | 1.0/1.6 | MPa |
强度试验压力 | 1.5/2.4 | |
密封试验压力 | 1.1/1.76 | |
适用温度 | ≤80 | ℃ |
D381X涡轮沟槽信号蝶阀外形尺寸表
管道公称 | 管道外径 | 管端至沟 | 沟槽宽度 | 沟径直径C | 沟槽深度D | 管壁最小 | |||
实际尺寸 | 公差 | A±0.76 | B±0.76 | 实际尺寸 | 公差 | ||||
50 | 60.3 | +0.61 | -0.61 | 15.88 | 7.93 | 57.15 | -0.38 | 1.58 | 3.6 |
65 | 73.0 | +0.74 | -0.74 | 15.88 | 7.93 | 69.09 | -0.46 | 1.98 | 4.0 |
65 | 76.1 | +0.76 | -0.76 | 15.88 | 7.93 | 72.26 | -0.46 | 1.98 | 4.0 |
80 | 88.9 | +0.89 | -0.79 | 15.88 | 7.93 | 84.94 | -0.46 | 1.98 | 4.5 |
90 | 101.6 | +1.02 | -0.79 | 15.88 | 7.93 | 97.38 | -0.51 | 2.11 | 5.0 |
100 | 108.0 | +1.07 | -0.79 | 15.88 | 9.53 | 103.73 | -0.51 | 2.11 | 5.0 |
100 | 114.3 | +1.14 | -0.79 | 15.88 | 9.53 | 110.08 | -0.51 | 2.11 | 5.0 |
125 | 133.0 | +1.32 | -0.79 | 15.88 | 9.53 | 129.13 | -0.51 | 2.11 | 5.0 |
125 | 139.7 | +1.40 | -0.79 | 15.88 | 9.53 | 135.48 | -0.51 | 2.11 | 5.0 |
125 | 141.3 | +1.42 | -0.79 | 15.88 | 9.53 | 137.03 | -0.56 | 2.13 | 5.0 |
150 | 159.0 | +1.60 | -0.79 | 15.88 | 9.53 | 153.21 | -0.56 | 2.16 | 5.4 |
150 | 165.1 | +1.60 | -0.79 | 15.88 | 9.53 | 160.90 | -0.56 | 2.16 | 5.4 |
150 | 168.3 | +1.60 | -0.79 | 15.88 | 9.53 | 163.96 | -0.56 | 2.16 | 5.4 |
200 | 219.1 | +1.60 | -0.79 | 19.05 | 11.10 | 214.40 | -0.64 | 2.34 | 5.4 |
