2.4.1小容量水轮发电机的结构特点

1.特点

小容量水轮发电机一般为三相凸极同步电机。为了适应农村水利建设高速度发展 的需要，这类发电机一般按系列设计（现主要的有TSWN卧式和TSLN立式系列）并成 批生产。其系列型谱见表2-20。

2 . 结构要点

小容量水轮发电机主要由定子 、 转子 、 端盖 、 轴承和励磁装置等部件组成 D 当水轮机的

额 定 转 速 > 75 < 」 i - / min 时 ， 发 电 机 多 与 水 轮 机 立 接 连 接 。 当 < 375 r / min 、 < ；

丄 OOkW 时 ， 则宜采用带轮或其他方式间接传动 。 小容量水轮发电机的典型结构见图 2 - 13

定子结构基本上与同容Μ的柴油发电机或异步电机的一样，根据容Μ的不同，定子 绕组选用成型或散嵌的双层叠绕组；绝缘等级一般为Ε级或Β级。

转子主要由转轴、磁轭、磁极和励磁绕组等部件组成。一般发电机功率在125kW以 下、转速高于750r/min的，磁轭采用圆柱形锻钢结构，并与转轴热套；磁极以35CrMo或 45号钢制成的螺钉紧固在磁轭上，见图2-3。

当发电机的功率在200kW以下、转速低于500r/min时，磁轭通常采用铸钢圆盘结 构，并与转轴热套；磁极用螺栓固定在磁轭上，如果螺栓的拉应力超过许用应力，可采用 鸽尾或T尾固定。

当转子的飞逸圆周速度高于7 5 m / s时，磁轭与转轴整锻，磁极用鸽尾固定在磁轭上。

2.4.2小容量水轮发电机的振动原因与处理

1. 振动原因或条件

设计、制造或安装不良都会导致水轮发电机电磁不对称或者机械不平衡，从而引起 水轮发电机振动。对于水轮发电机振动应予特别重视，w为这种振动会加剧定子绕组绝 缘的电腐蚀和磨损，甚至造成发电机零部件疲劳断裂。水轮发电机产生振动的主要原因 或条件、特点、预防和消除措施见表2-21。

1. 振动标准

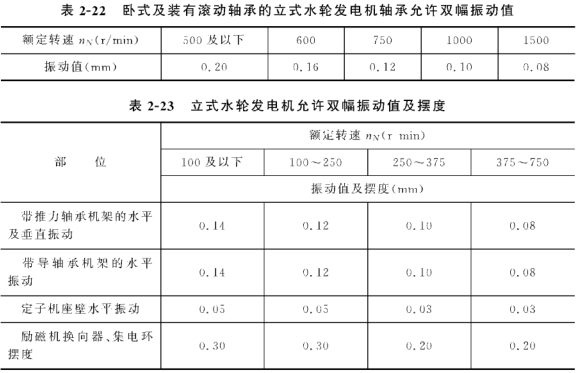

卧式及装有滚动轴承的立式水轮发电机，在额定工作状况下，在轴承处测量的双幅 振动值不得大于表2-22的规定。

对于装有导轴承的立式水轮发电机，在额定工作状况下，其允许双幅振动值及摆度 见表2-23。
