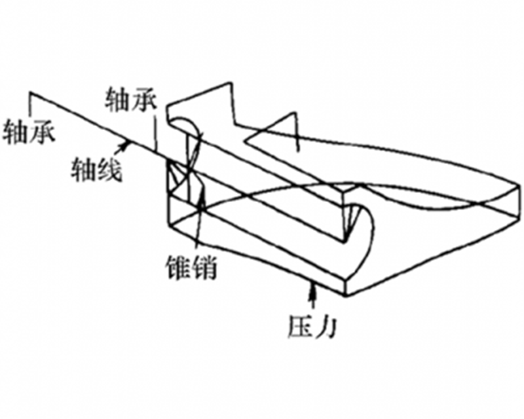

为了减小用于设计的计算机容量，利用模型的对称性，只需要研究其1/4的截面，而不降低任何精度。为了使分析更进一步简化，可研究通过轴中心的二维横截面模型。这种模型通过简单改变图面或变更设计参数的方法，可以简单而迅速地测定各种几何条件和材料特性。这种设计方法实际上是有限元分析法，它通过各束网格和连接点模拟阀门结构的机械特性。

蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。电动法兰蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。

阀体内有两个阀座和密封面，流通能力大,不平衡力小,但泄漏量大,切断效果差,是使用较多的一种阀体类型，相对流量与相对开度成直线关系，即单位行程引起的流量变化是常数等百分比流量特性，单位行程变化引起相对流量变化与该点的相对流量成正比，即放大系数是变化的，但是相对流量的变化是常数。相对行程变化引起相对流量的变化与该点相对流量成反比...

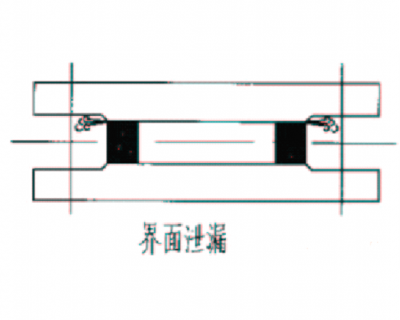

阀门的法兰密封连接在接触部位之间根据设计要求安放密封垫片，依靠连接螺栓所产生的预紧力达到足够的比压，阻止介质向外泄漏。垫片材料和结构有：橡胶垫片、石棉橡胶垫片、石墨垫片、不锈钢和石墨缠绕式垫片、波纹管形和金属垫片。填料泄漏除了在压力和介质不同的渗透力下，填料的接触压力不够外，还有填料本身的老化，阀杆的拉伤等原因。

止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。锻钢止回阀有二种体盖连接设计形式：第一种是体盖螺栓连接锻钢止回阀，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封，优点是便于维修；第二种体盖全焊密封锻钢止回阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，全焊密封，优点是无泄漏。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。
