  • QG型部分回转阀门电动装置特点简介
  • 结构原理
  • 扭矩表
  • 外形及连接尺寸

规格参数

型号： QG

类别： 驱动装置


主要性能

型号

输出转矩 /N-m

输出转速

/ (r/min)

运行时间 / (s/90°)

防护等级

回转角度

/ (°)

工作温度

JX

加热器功率 /W

电压 /V

重量 /kg

QG1

20

1.87

8

1P65

90、 180、 270

20~ +70

4

110/220

1.5

QG2

55

1.25

12

1P65

90、 180、 270

20~+70

4

110/220

1.8

QG3

140

0.45

33

1P65

90、 180、 270

20~ +70

4

110/220

5.2

QG4

300

0.25

60

1P65

90, 180、 270

20~ +70

4

110/220

5.2

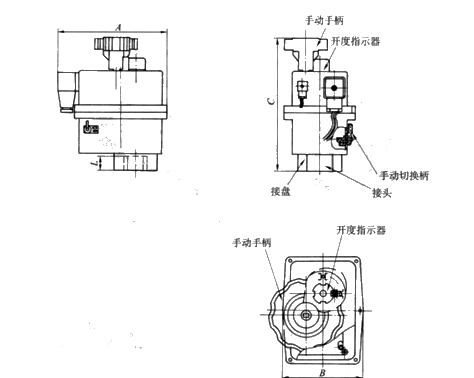

外形及连接尺寸表

型号

法兰号

L

A

Β

C

QG1

F05

13

169

104

148

QG2

F05

15

169

104

197

F07

QG3

F07

17

235

213

235

F10

QG4

F07

19

235

213

235

F10
