Q643F/H/Y型PN25气动摆动上装式球阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Q643F、Q643H、Q643Y

类别：球阀

结构：气动球阀、法兰球阀、上装式球阀

壳体：碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、铬镍钛钢、铬镍钼钛钢（0Cr18Ni12Mo2Ti / 1Cr18Ni12Mo2Ti(ASTM A276-316)、00Cr17Ni14Mo2(AISI 316L / ASTM A276-316L)、ZG00Cr17Ni14Mo2(ASTM A351-CF3M / ASTM A296-CF3M)、ZG0Cr18Ni12Mo2Ti(ASTM A296-CF8M / ASTM A351-CF8M)）

密封：聚四氟乙烯PTFE、堆焊铬不锈钢、堆焊钴铬钨硬质合金(D802、STELLITE 6/STL 6)

压力： 1.6℃~10.0℃

温度： ≤425℃

作用：更新中…

标准：国标

产品特点：更新中…

适用介质：水、蒸汽、气体、油品等、硝酸类、醋酸类


产品图

型号说明

Q 6 4 3 F-16 C

Q ---------------------- 球阀

6 ----------------------- 阀的传动方式（如：气动）

4 ---------------------- 阀的连接方式（如：法兰）

3 ---------------------- 阀的结构（如：上装式球阀）

F ---------------------- 阀的密封材质（如：氟塑料）

16 ---------------------- 阀的公称压力（如：1.6MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力MPa	适用温度	适用介质

Q643F-16C~100	16~100	1.6~10.0	≤425	水、蒸汽、气体、油品等
Q643H-16C~100
Q643Y-16C~100
Q643F-16P~100P			≤200	硝酸类
Q643Y-16P~100P
Q643F-16R~100R				醋酸类
Q643Y-16R~100R

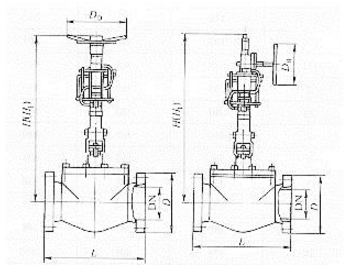

外形及连接尺寸图

外形及连接尺寸表

PN25 （mm）

DN	DN/in	L	D	H	H1	重量kg
15	1/2	152	95	445	450	20
20	3/4	165	105	445	450	22
25	1	178	115	507	515	26
32	11/4	190	135	507	515	31
40	11/2	250	145	547	560	46
50	2	250	160	550	560	58
65	21/2	280	180	666	688	71
80	3	310	195	810	837	93
100	4	350	230	834	867	133
125	5	400	270	830	872	144
150	6	450	300	853	903	222
200	8	550	360	998	1065	315
250	10	673	425	1150	1234	527
300	12	762	485	1229	1329	566
350	14	825	550	1273	1390	823
400	16	902	610	1387	1520	1240
450	18	991	660	-	-	-
500	20	1143	730	-	--	-
600	24	1346	840	-	-	-
700	28	1397	955	-	-	-

主要零部件材料表

型号	材料
	阀体阀盖球体	阀杆	密封面	填料
Q643F-16C~100	碳素钢	不锈钢	聚四氟乙烯	柔性石墨
Q643H-16C~100			堆焊铬不锈钢
Q643Y-16C~100			堆焊钴铬钨硬质合金
Q643F-16P~100P	铬镍钛钢	铬镍钛钢	堆焊铬不锈钢	柔性石墨或聚四氟乙烯
Q643Y-16P~100P			堆焊钴铬钨硬质合金
Q643F-16R~100R	铬镍钼钛钢	铬镍钼钛钢	堆焊铬不锈钢
Q643Y-16R~100R			堆焊钴铬钨硬质合金
