壹泵阀 >> 阀门 >> 隔断阀 >> 手动隔断阀 >> F3L44X型PN2.5链式隔断阀
  • F3L44X型PN2.5链式隔断阀诚信供应商
  • 相近产品参考
诚信供应商说明

        “壹泵阀”平台推荐的“诚信供应商”所提供的所有水泵、阀门、电机、控制柜、执行器、定位器、阀门附件管件、机封等产品，全部由“壹泵阀”平台承担质量保证及免费退换货、损失（产品采购价格的全价）先赔付责任（不包括产品在使用过程中由于使用不当引起质量问题及因运输过程中损坏的质量问题以及产品使用的连带责任）。请所有采购用户必须保留好与供应方的在线交流对话、订货单、汇款单或采购合同，方便赔付时作为证据证明使用。

  • F3L44X型PN2.5链式隔断阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

型号： F3L44X

类别： 隔断阀

结构：

壳体： 铸钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、 碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）

密封： 硅橡胶、丁腈橡胶NBR

压力： 0.25MPa

温度： ≤300℃

作用： 更新中…

标准： 国标

产品特点:更新中…

适用介质:煤气、烟气、空气及有毒、易爆气体

型号说明:更新中…


主要性能

型号

PN

工作压力 /MPa

适用温度   /℃

适用介质

F3L44X—2.5

2.5

0.25

≤300

煤气、烟气、   空气及有毒、易 爆气体

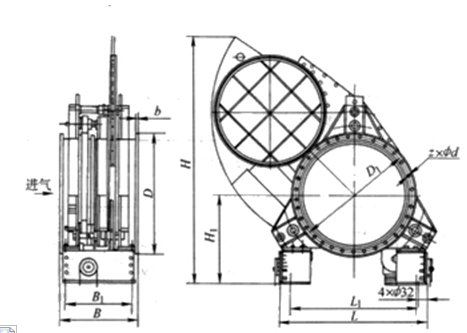

外形及连接尺寸图


                    外形及连接尺寸表                                    (mm)

DN

D

D1

Β

Β1

L

L1

b

Η

H1

z×Φd

重量/kg

800

975

920

700

600

1300

950

35

2285

950

24×Φ30

2900

900

1075

1020

700

600

1420

1070

35

2460

985

24×Φ30

3200

1000

1175

1120

1000

860

1485

1210

35

2642

1038

28×Φ 30

3800

1100

1275

1220

1000

860

1585

1310

35

2767

1066

28×Φ 30

4400

1200

1375

1320

1000

860

1715

1440

35

2924

1104

32×Φ 30

4700

1300

1475

1420

1000

860

1818

1545

35

3050

1110

32×Φ30

4900

1400

1575

1520

1000

860

1910

1635

35

3220

1160

36×Φ 30

5300

1500

1690

1630

1000

860

2015

1740

35

3254

1190

36×Φ30

6000

1600

1790

1730

1000

860

2092

1912

35

3470

1200

40×Φ30

6700

主要零部件材料表

型号

材   料

阀体、   阀板

丝母

丝杠

伸缩节

密封圈

F3L44X—2.5

铸钢、碳素钢

锰铜合

金

优质碳   素钢

奥氏体   不锈钢

硅橡胶、丁腈橡胶
