W系列A69Y主安全阀焊接式安全阀
性能参数
外形尺寸与规格重量
其他主要参数

品名：主安全阀(W系列) 焊接式安全阀

型号：A69Y

A69Y主安全阀(W系列) 焊接式安全阀.png

A69Y主安全阀(W系列) 焊接式安全阀

A69Y主安全阀适应于蒸汽压力P＝10MPa,温度为t=540℃的电站锅炉上使用，防止锅炉介质压力超过允许值，以保证锅炉安全运行。A69Y主安全阀的主要结构特点有1、阀门为双排汽、两端为法兰连接结构。主要由阀体、连接管、缓冲容器、活塞室、阀瓣、阀杆等零件组成。2、当介质压力升高至整定压力时，冲量安全阀打开，介质从脉冲管进入安全阀的活塞室，推动活塞下降，使阀门自动打开，当冲量阀关闭时，阀瓣又自动关闭。3、密封面用钴基硬质合金堆焊而成，阀瓣经热处理，提高了硬度。

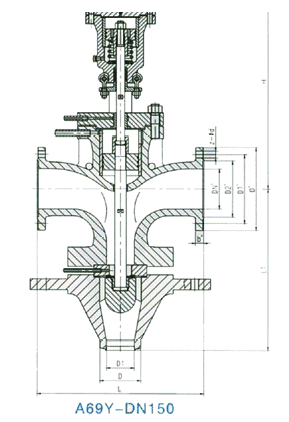

外形及连接尺寸

A69Y

型号 Type	公称通径DN Nominal diameter	连接尺寸 Connecting dimensions
型号 Type	公称通径DN Nominal diameter	L	L1	H	D	D1	DN’	D’	D1’	D2’	b’	Z-Фd
A69Y-P455.3V	150	560	638	698	220	165	150	300	250	204	30	8-25
A69Y-P466.7V	150	560	638	698	220	165	150	300	250	204	30	8-25
A69Y-P5410V	150	560	638	698	220	165	150	300	250	204	30	8-25
A69Y-P5410.5V	150	560	638	698	220	165	150	300	250	204	30	8-25

安装说明

1、A69Y主安全阀门必须垂直安装在设备的最高位置。

2、A69Y主安全阀坚固在支座上，支座承受主安全阀排汽时产生的反作用力。

3、排汽管应用专门吊架，排汽管重量不得加在主安全阀上，A69Y主安全阀与排汽管之间的连接法兰应消除任何的附应加。

4、排汽管的最低点应考虑疏水，以免排汽时产生水击。
