SD943H-16C电动伸缩蝶阀
性能参数
外形尺寸与规格重量
其他主要参数

SD943H-16C电动伸缩蝶阀

本伸缩蝶阀为法兰式蝶阀和管道伸缩器两种功能为一体，即能起到节流作用，又能解决温差所产生的内力的消除，即起到伸缩作用。该阀可在电力、治金、石油、化工、煤气、城市供热、水电造纸、轻纺、医药、食品、供排水、能源、一切非腐蚀性的气体、液体、半流体以及固体粉末管线和容器上作为调节和截流使用。可任意位置安装，不受介质、流向的影响，另作阀门安装时两法兰间距的调节。

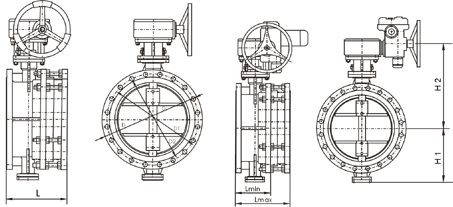

外形及连接尺寸

SD943H-16C电动伸缩蝶阀

规格	D	D1	D2	Lmax	Lmin	H1	H2	N-фd
100	220	180	158	216	174	110	170	8-ф17.5
125	250	210	184	232	186	123	182	8-ф17.5
150	285	240	212	239	194	140	210	8-ф22
200	340	295	268	264	214	170	238	8-ф22
250	395	350	320	296	235	195	270	12-ф22
300	445	100	370	300	250	222	300	12-ф22
350	505	460	430	320	270	252	330	16-ф22
400	565	515	482	332	282	285	368	16-ф26
450	615	565	532	355	305	3210	402	20-ф26
500	670	620	585	365	315	337	438	20-ф26
600	780	725	685	420	370	393	490	20-ф30
700	895	840	800	446	396	450	558	24-ф30
800	1015	950	905	476	426	515	625	24-ф33
900	1115	1050	1005	506	456	560	685	28-ф33
1000	1230	1160	1110	516	466	610	750	28-ф36
1200	1455	1380	1330	560	510	725	880	32-ф39
1400	1675	1590	1530	590	540	840	987	36-ф42
1600	1915	1820	1750	630	585	960	1158	40-ф48
1800	2115	2020	1950	680	630	1060	1258	44-ф48
2000	2325	2230	2150	730	680	1165	1365	48-ф48

SD943H-16C电动伸缩蝶阀CAD图纸下载
