  • A41H/Y型PN16弹簧封闭微启式安全阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

规格参数

型号： A41H、A41Y

类别： 安全阀

结构： 法兰安全阀、弹簧封闭式安全阀、微启式安全阀

壳体： 碳素铸钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、铬镍钛不锈钢（0Cr18Ni12Mo2Ti / 1Cr18Ni12Mo2Ti(ASTM A276-316)、00Cr17Ni14Mo2(AISI 316L / ASTM A276-316L)、ZG00Cr17Ni14Mo2(ASTM A351-CF3M / ASTM A296-CF3M)、ZG0Cr18Ni12Mo2Ti(ASTM A296-CF8M / ASTM A351-CF8M))、铬镍钼钛不锈钢

密封： 铬不锈钢、铬镍钛不锈钢、堆焊硬质合金(D802、STELLITE 6/STL6)、铬镍钼钛不锈钢（0Cr18Ni12Mo2Ti / 1Cr18Ni12Mo2Ti(ASTM A276-316)、00Cr17Ni14Mo2(AISI 316L / ASTM A276-316L)、ZG00Cr17Ni14Mo2(ASTM A351-CF3M / ASTM A296-CF3M)、ZG0Cr18Ni12Mo2Ti(ASTM A296-CF8M / ASTM A351-CF8M))

压力： 1.6 MPa、2.5 MPa、4.0 MPa、6.3 MPa、10.0MPa

温度： -29℃~300℃

作用： 更新中…

标准： 国标

产品特点：更新中…

适用介质：空气、水、油品等、弱腐蚀性气体或液体等、腐蚀性气体或液体等


          产品图

型号说明

A 4 1 H—16 C

A ------------------ 安全阀

4 ------------------ 阀的连接方式（如：法兰）

1 ------------------ 阀的结构为（如：弹簧封闭微启式安全阀）

H ------------------ 阀的密封材质（如：Cr13系不锈钢）

16 ----------------- 阀的公称压力（如：1.6MPa）

C ------------------ 阀的材质（如：碳钢）


主要性能

型   号

PN

工作压力 /MPa

整定压力 /MPa

适用温度   /℃

适用介质

A41H—16C

16

1.6

0.1~1.6

-29~300

空气、水、   油品等

A41H—25

25

2.5

1.3~2.5

A41H—40

40

4.0

1.6~4.0

A41H—63

63

6.3

2.5~6.3

A41H—100

100

10.0

5.0~   10.0

A41Y—16P

16

1.6

0.1~1.6

-40~200

弱腐蚀性   气体、液体

等

A41Y—25P

25

2.5

1.3~2.5

A41Y—40P

40

4.0

1.6~4.0

A41Y—63P

63

6.3

2.5~6.3

A41Y—100P

100

10.0

5.0~   10.0

A41Y—16R

16

1.6

0.1~1.6

-40~150

腐蚀性气   体、液体等

A41Y—25R

25

2.5

1.3~2.5

A41Y—40R

40

4.0

1.6~4.0

A41Y—63R

63

6.3

2.5~6.3

A41Y—100R

100

10.0

5.0~10.0

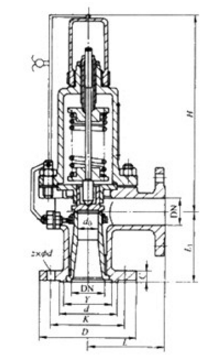

外形及连接尺寸图


外形及连接尺寸表

A41H — 16C、A41Y — 16P、A41Y—16R                                  (mm)

DN

do

D

Κ

d

C

z×Φd

L

L1

≈Η

DN',PN

重量/kg

20

15

105

75

55

14

4×Φ14

100

85

255

DN20,PN16

7

25

20

115

85

65

14

4×Φ14

100

85

255

DN25,PN16

9

32

25

140

100

78

16

4   ×Φ18

115

100

270

DN32,PN16

11

40

32

150

110

85

16

4×Φ18

120

110

280

DN40，PN16

14

50

40

165

125

100

16

4×Φ18

135

120

340

DN50,PN16

19

65

50

185

145

120

18

4×Φ18

145

130

465

DN65，PN16

27

80

65

200

160

135

20

8×Φ18

160

135

515

DN80，PN16

33

100

80

220

180

155

20

8×Φ18

170

160

580

DN100.PN16

51

125

90

250

210

185

22

8×Φ18

190

180

615

DN125,PN16

74

150

100

285

240

210

24

8×Φ23

220

200

675

DN150,PN16

95

200

115

340

295

265

26

12×Φ23

230

255

720

DN200,PN16

106

250

180

405

355

320

30

12×Φ26

300

280

765

DN250,PN16

130


主要零部件材料表

型   号

材   料

阀体阀盖

阀座、阀瓣、阀

杆、导向套

密封面

弹簧

A41H—16C

碳素铸

钢

铬不锈钢

铬不锈钢堆铁

基合金

优质铬钒钢

A41H—25

A41H—40

A41H—63

A41H—100

A41Y—16P

铬镍钛不锈钢

铬镍钛不锈

钢

铬镍钛不锈钢堆焊硬质合

金

优质铬钒钢包覆氟塑料

A41Y—25P

A41Y—40P

A41Y—63P

A41Y—100P

A41Y—16R

铬镍钼钛不锈钢

铬镍钼钛不锈钢

铬镍钼钛不锈钢堆焊硬质

合金

优质铬钒钢包覆氟塑料

A41Y—25R

A41Y—40R

A41Y—63R

A41Y—100R
