CS14F、CS44F型PN10~PN40液体膨胀式疏水阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： CS14F、CS44F

类别：疏水阀

结构：内螺纹疏水阀、液体膨胀式疏水阀

壳体： WCB碳钢

密封：更新中…

压力： 10MPa、16MPa、25MPa、40MPa

温度： ≤425℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质水、蒸汽

型号说明

C S 1 4 F—10 C

C --------------------- 厂标

S --------------------- 蒸汽疏水阀

1 --------------------- 阀的连接方式（如：内螺纹）

4 --------------------- 阀的结构（如：液体膨胀式疏水阀）

F --------------------- 阀的密封材质（如：氟塑料）

10 -------------------- 阀的公称压力（如：1.0MPa）

C --------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力/MPa	适用温度/℃	适用介质
CS14F—10~ 16 (ST型角式）	10、16	1.0~1.6	≤425	水、蒸汽
CS14F—10~40 (STB型直通式）	10、16、25、40	1.0~4.0	≤425	水、蒸汽
CS44F—10 ~ 40 (STC型法兰式）	10,16,25,40	1.0~4.0	≤425	水、蒸汽

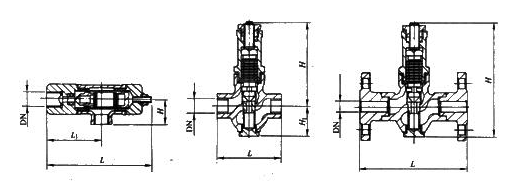

外形及连接尺寸图

外形及连接尺寸表 (mm)

型号	CSHF型（ST16型角式）			CS14F型（ST10型角式）
DN	15	20	25	40	50
L₁	47	47	52	55	55
L	120	120	130	145	145
Η	37	37	37	47	47
重量/kg	1.6	2.1	2.5	6.8	8.2

(mm)

型号	CSMF型（STB型直通式）						CS14F型（STY型直通式）
DN	15	20	25	32	40	50	50
L	90	100	120	140	140	160	50
H₁	41	41	41	65	65	65	60
Η	117	127	127	127	127	142	75
重量/kg	1.8	2.3	2.6	5.8	7.0	8.3	5.0

CS44F型（STC型法3式） (mm)

DN	15	20	25	32	40	50	65	80	100
L	150	150	160	230	230	230	245	260	310
Η	170	170	180	250	250	250	280	280	350
重量/kg	3.8	4.2	5.3	7.8	9.0	11.0	13.2	15.0	17.1

主要零部件材料表

型号	阀体材料
CS14F—10~ 16 (ST型角式）	WCB
CS14F—10~40 (STB型直通式）	WCB
CS44F—10~40 (STC型法兰式）	WCB
