圆形（YZT)闸门
性能参数
外形尺寸与规格重量
其他主要参数

型号：YZT

类别：闸门

结构：明杆式、双向承压式

壳体：铸铁

密封：铜合金或橡胶

压力：0.1MPa

温度：≤80℃

作用：广泛用于市建工程，可以满足流量和液面水位的控制，是污水处理系统上必不可少的重要设备。

标准：国标

产品特点：本闸门主要由闸座、闸板、镶铜密封件、调节楔块，以及提升部分组成，其结构设计合理、密封性能好、防腐蚀性能强、使用寿命长、安装方便、启闭灵便，其结构型式有方形、矩形、圆形、启闭形式可手动亦可电动。

适用介质:污水、海水、清水

型号说明：更新中

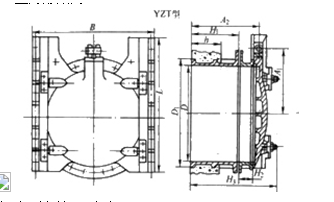

外形及连接尺寸图

外形及连接尺寸表（mm）

规格D	D₁	L	Β	Η₃	H₁	h	A₁	A₁	Η₂	重量/kg	所配启闭机/t
300	370	485	546	522	300	180	428	220	—	155	0.5
400	460	600	596	483	300	180	431	262	—	197	0.5
500	580	720	730	690	400	280	529	365	96	338	1
600	690	850	840	710	400	280	552	425	116	492	1
700	800	1000	940	720	400	280	567	475	126	605	3
800	900	1100	1030	720	400	280	567	530	126	760	3
1000	1100	1360	1250	728	400	280	587	630	133	1000	3
1200	1320	1600	1470	736	400	280	894	740	141	1416	5
1400	1520	1850	1680	770	400	280	639	880	176	2025	5
1500	1630	1940	1800	637	260	190	507	900	—	2568	8
1800	1880	2080	2140	940	—	280	770	1110	—	3028	10
