  • QSF—A、YSF—Β型气动扇形闸门
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

型号:QSF—A、YSF—Β

类别:闸阀

结构:

壳体:更新中…

密封:更新中…

压力:更新中…

温度:≤300℃

作用:更新中…

标准:国标

产品特点:更新中…

适用介质:晶料固体颗料物料

型号说明:更新中…


                                                         主要性能

型号

适用介质

适用温度/℃

介质流速/(m/s)

QSF—A

晶料固体颗料物料

≤300

≤28

YSF—Β

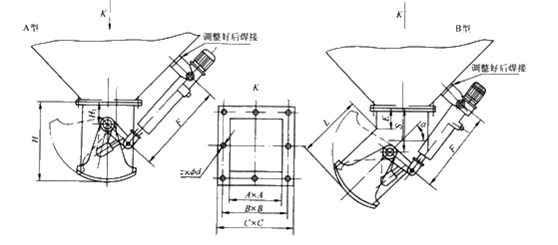

外形及连接尺寸图


外形及连接尺寸表                                      (mm)

Α×A

Β ×Β

C× C

α

z×Φd

F

Η

Η1

L

Ε

S

气动推杆

200× 200

250×250

290×290

45°

8 ×Φ14

475

300

80

260

80

163

10Α—5CNN63B

60°

240

134

300×300

360×360

400×400

45°

8 ×Φ14

575

400

360

204

60°

340

160

400× 400

460×460

500×500

45°

8 ×Φ14

675

90

90

450

100

246

10Α—5CNN80B

60°

430

187

500×500

570×570

625×625

45°

12×Φ18

785

560

100

550

307

60°

530

234

600×600

670×670

725×725

45°

12×Φ18

885

620

120

620

349

60°

600

261

700×700

770×770

825×825

45°

16×Φ18

985

720

690

391

60°

670

451

800×800

880×880

950×950

45°

16×Φ22

1120

800

150

750

120

334

10A—5CNN100B

60°

730

493

900×900

980×980

1050×1050

45°

20×Φ22

1220

880

810

361

60°

790

536

1000×1000

1080×1080

1150×1150

45°

20×Φ22

1320

960

870

408

60°

850
