J941H/Y/W型PN40法兰连接钢制电动截止阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： J941H、J941Y、J941W

类别：截止阀

结构：电动截止阀、法兰截止阀、直通流道截止阀

壳体：碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、铬钼钢（12CrMo(SAE 4119)、15CrMo(ASTM A182-F11 / ASTM A182-F12)、20CrMo(SAE AISI 4118)、1Cr5Mo(ASTM A182-F5)）、铬钼钒钢（12Cr1MoV、15CrMo1V(ASTM A356-Gr9 / ASTM A405-P24)、ZG20Cr1MoV(ASTM A217-WC6)、ZG15Cr1MoV(ASTM A217-WC9)）、铬镍钼钛钢（0Cr18Ni12Mo2Ti / 1Cr18Ni12Mo2Ti(ASTM A276-316)、00Cr17Ni14Mo2(AISI 316L / ASTM A276-316L)、ZG00Cr17Ni14Mo2(ASTM A351-CF3M / ASTM A296-CF3M)、ZG0Cr18Ni12Mo2Ti(ASTM A296-CF8M / ASTM A351-CF8M))、铬镍钛不锈钢（ZG1Cr18Ni9Ti、1Cr18Ni9Ti）

密封：碳钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）/堆焊铁基合金(2Cr13)、碳钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）/堆焊硬质合金(D802、STELLITE 6/STL 6)、铬钼钢（12CrMo(SAE 4119)、15CrMo(ASTM A182-F11 / ASTM A182-F12)、20CrMo(SAE AISI 4118)、1Cr5Mo(ASTM A182-F5)）/堆焊硬质合金(D802、STELLITE 6/STL 6)、铬钼钒钢（12Cr1MoV、15CrMo1V(ASTM A356-Gr9 / ASTM A405-P24)、ZG20Cr1MoV(ASTM A217-WC6)、ZG15Cr1MoV(ASTM A217-WC9)）/堆焊硬质合金(D802、STELLITE 6/STL 6)、铬镍钛钢（ZG1Cr18Ni9Ti、1Cr18Ni9Ti）/堆焊硬质合金(D802、STELLITE 6/STL 6)、本体密封

压力： 1.6MPa~16 MPa

温度： ≤570℃

作用：更新中…

标准：国标

产品特点：新中…

适用介质：、蒸汽、油品、弱腐蚀性介质、醋酸类

型号说明

J 9 4 1 H-16 C

J ---------------------- 截止阀

9 ---------------------- 阀的传动方式（如：电动）

4 ---------------------- 阀的连接方式（如：法兰）

1 ---------------------- 阀的结构（如：直通流道截止阀）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

16 --------------------- 阀的公称压力（如1.6MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力MPa	适用温度℃	适用介质
型号	PN	工作压力MPa	适用温度℃	适用介质
J941H-16C~160C	16~160	1.6~16	≤425	水、蒸汽、油品
J941Y-16C~160C	16~160	1.6~16	≤425	水、蒸汽、油品
J941Y-16I~160I	16~160	1.6~16	≤550	水、蒸汽、油品
J941Y-16V~160V	16~160	1.6~16	≤570	水、蒸汽、油品
J941Y-16P~160P	16~160	1.6~16	≤150	弱腐蚀性介质
J941Y-16R~160R	16~160	1.6~16	≤200	弱腐蚀性介质
J941W-16P~160P	16~160	1.6~16	≤150	弱腐蚀性介质
J941W-16R~160R	16~160	1.6~16	≤150	醋酸类

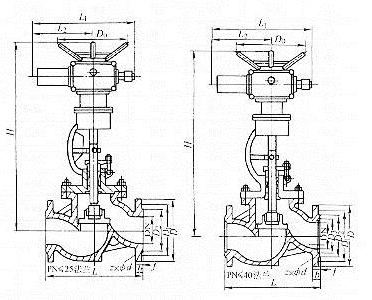

外形及连接尺寸图

外形及连接尺寸表

PN40 （mm）

DN	L	D	D1	D2	D3	b-f	f1	Z×Φd	H	L1	L2	Do	电动装置型号	公称转矩N·m	电动机功率KW	重量Kg
50	230	160	125	100	88	20-3	4	4×Φ18	645	590	371	365	DZW10A	100	0.25	-
65	290	180	145	120	110	22-3	4	8×Φ18	690	590	371	365	DZW15A	110	0.25	75
80	310	195	160	145	121	22-3	4	8×Φ18	715	590	371	365	DZW20A	200	0.55	84
100	350	230	190	160	150	24-3	4.5	8×Φ23	770	590	371	365	DZW30A	300	0.75	101
125	400	270	220	188	176	28-3	4.4	8×Φ25	780	810	515	470	DZW45A	450	1.1	207
150	480	300	250	218	204	30-3	4.5	8×Φ25	875	810	515	470	DZW60A	600	1.5	226
200	600	360	320	282	260	38-3	4.5	12×Φ30	1160	830	540	550	DZW90	900	2.2	399

主要零部件材料表

型号	材料
型号	阀体阀盖阀瓣	阀杆	密封面	填料
J941H-16C~160C	碳素钢	铬不锈钢	碳钢/堆焊铁基合金	柔性石墨
J941Y-16C~160C	碳素钢	铬不锈钢	碳钢/堆焊硬质合金	柔性石墨
J941Y-16I~160I	铬钼钢	耐热钢或铬不锈钢	铬钼钢/堆焊硬质合金	柔性石墨
J941Y-16V~160V	铬钼钒钢	耐热钢或铬不锈钢	铬钼钒钢/堆焊硬质合金	柔性石墨
J941Y-16P~160P	铬镍钛不锈钢	铬镍钛不锈钢	铬镍钛钢/堆焊硬质合金	聚四氟乙烯
J941Y-16R~160R	铬镍钼钛钢	铬镍钼钛钢	-	-
J941W-16P~160P	铬镍钛不锈钢	铬镍钛不锈钢	本体密封	聚四氟乙烯
J941W-16R~160R	铬镍钛不锈钢	铬镍钛不锈钢	-	聚四氟乙烯

J941H/Y/W型PN40法兰连接钢制电动截止阀CAD图纸下载
