DJ64F/W/L/Y型PN10低温角式截止阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： DJ64F、DJ64W、DJ64L、DJ64Y

类别：截止阀

结构：焊接式截止阀、角式流道截止阀

壳体：铜合金、铝合金、不锈钢

密封：聚四氟乙烯PTFE、铜合金、铝合金、硬质合金(D802、STELLITE 6/STL 6)

压力： 1.0 MPa、4.0 MPa、6.3MPa

温度： -196℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质氧气


产品图

型号说明

D J 6 4 F-10 L

D ----------------------- 阀的第二功能（如：低温）

J ---------------------- 截止阀

6 ---------------------- 阀的连接方式（如：焊接）

4 ---------------------- 阀的结构（如：角式流道截止阀）

F ---------------------- 阀的密封材质（如：氟合金）

10 --------------------- 阀的公称压力（如：1.0MPa）

L ---------------------- 阀的材质（如：铝合金）

主要性能

型号	PN	工作压力MPa	适用温度℃	适用介质	材料
					阀体阀瓣	阀盖阀杆	密封面	填料
DJ64F-10L	10	1.0	-196	氧气	铝合金	不锈钢	聚四氟乙烯	聚四氟乙烯
DJ64L-10L	10	1.0
DJ64W-40T	40	4.0			铜合金		铜合金
DJ64L-40L	40	4.0			铝合金		铝合金
DJ64L-63L	63	6.3
DJ64Y-63P	63	6.3			不锈钢	不锈钢	硬质合金	-

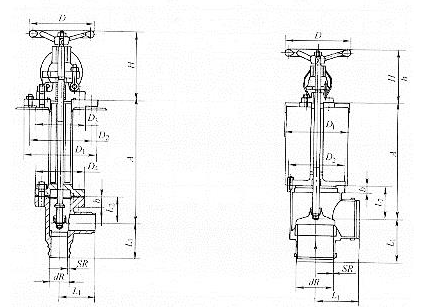

外形及连接尺寸图

外形及连接尺寸表

DJ64F-10L、DJ64L-10L （mm）

DN	A	dR	SR	L1	L2	b	D	D1	D2	H	h	重量kg
100	800	110	4	170	130	32	280	320	200	260	300	52
125	800	133	4	200	160	45	280	320	240	260	320	60
150	800	158	4	220	165	48	280	350	280	260	330	76
200	800	208	4	260	200	49	360	350	340	260	340	111
250	800	260	5	300	230	50	450	446	390	330	420	136
300	1000	312	6	340	260	50	450	476	440	400	560	235
350	1000	362	6	360	270	-	450	526	478	400	560	255
400	1000	412	6	425	300	-	450	589	560	400	560	290
500	1000	516	5	500	360	-	500	794	670	405	565	403
600	1000	610	5	600	435	-	500	794	780	408	568	667

主要零部件材料表

型号	材料
	阀体阀瓣	阀盖阀杆	密封面	填料
DJ64F-10L	铝合金	不锈钢	聚四氟乙烯	聚四氟乙烯
DJ64L-10L
DJ64W-40T	铜合金		铜合金
DJ64L-40L	铝合金		铝合金
DJ64L-63L
DJ64Y-63P	不锈钢	不锈钢	硬质合金	-

DJ64F/W/L/Y型PN10低温角式截止阀CAD图纸下载
