4ZAJW—1Z型直连式自动调节阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： 4ZAJW—1Z

类别：更新中…

结构：更新中…

壳体：碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）

密封：更新中…

压力： 0.1MPa

温度： ≤450℃

作用：更新中…

标准：国标

产品特点：更新中…

适用介质：煤气、空气、烟气等气体


产品图

型号说明

4ZAJW—1 C

4ZAJW --------------------- 厂标

1 ------------------------- 阀的公称压力（如：0.1MPa）

C------------------------- 阀的材质（如：碳钢）

主要性能

型号

工作压力

/MPa

适用温度/℃

适用介质

ZAJW—1Z

0.1

≤450

煤气、空气、烟气等气体

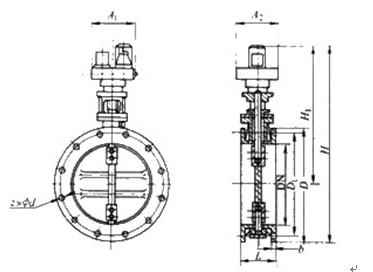

外形及连接尺寸图

外形及连接尺寸表 (mm)

DN	D	D₁	L	H₁	Η	A₂	A₂	z×Φd	b	重量/kg
200	320	280	140	690	870	294	294	8×Φ17.5	14	62
250	375	335	140	710	910	294	294	12×Φ17.5	14	65
300	440	395	170	730	950	330	330	12×Φ22	14	86
350	490	445	170	750	995	330	330	12×Φ22	14	90
400	540	495	190	775	1045	330	330	16×Φ22	14	115
450	595	550	190	807	1100	330	330	16×Φ22	14	134
500	645	600	190	902	1225	428	428	20×Φ22	14	151
600	755	705	210	952	1330	428	428	20×Φ26	16	208
700	860	810	210	1000	1430	428	428	24×Φ26	16	227
800	975	920	210	1227	1715	484	484	24×Φ30	22	363
900	1075	1020	250	1277	1815	484	484	24×Φ30	22	399
1000	1175	1120	250	1327	1915	484	484	28×Φ30	22	437
1200	1375	1320	250	1422	2110	484	484	32×Φ30	22	475

主要零部件材料表

型号	材料
型号	阀体、阀板	阀杆	填料
ZAJW—1Z	碳素钢	优质碳素钢	柔性石墨、石棉石墨

4ZAJW—1Z型直连式自动调节阀CAD图纸下载
