ZAJWa/Wb—6S型斜板自动调节阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： ZAJWa—6S、ZAJWb—6S

类别：调节阀

结构：斜板调节阀

壳体：碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）

密封：更新中…

压力：更新中…

温度： -40℃~450℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质煤气、空气、烟气等气体

型号说明

ZAJWa—6 C

ZAJW ---------------------- 厂标

1 ------------------------- 阀的公称压力（如：0.1MPa）

C------------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力 /MPa	适用温度 /℃	适用介质

ZAJWa—6S	6	0.6	-40 ~450	煤气、空气、烟气
ZAJWb—6S				等气体

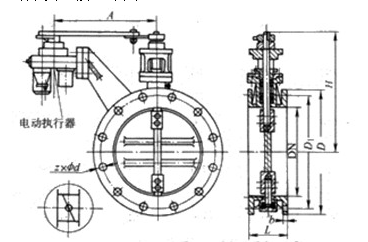

外形及连接尺寸图

外形及连接尺寸表 (mm)

DN	D	D₁	L	A	Η	z×Φd	b	重量/kg
200	320	280	200	348	385	8×Φ17.5	24	72
250	375	335	200	373	410	12×Φ17.5	24	83
300	440	395	200	398	440	12×Φ22	24	96
350	490	445	200	423	460	12×Φ22	26	110
400	540	495	300	432	550	16×Φ22	28	184
450	595	550	300	450	570	16×Φ22	28	200
500	645	600	300	420	600	20×Φ22	30	218
600	755	705	300	447	650	20×Φ26	30	257
700	860	810	300	576	700	24×Φ26	32	300
800	975	920	400	660	830	24×Φ30	34	645
900	1075	1020	400	700	880	24×Φ30	34	705
1000	1175	1120	400	750	930	28×Φ30	34	765
1200	1375	1320	400	830	1025	32×Φ33	34	889

主要零部件材料表

型号	材料
	阀体、阀板	阀杆	填料
ZAJWa—6S	碳素钢	优质碳素钢	柔性石墨、石棉石墨
ZAJWb—6S

ZAJWa/Wb—6S型斜板自动调节阀CAD图纸下载
