Z940H/Y/W型150（LB）~300（LB）钢制电动楔式
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Z940H、Z940Y、Z940W

类别：闸阀

结构：电动闸阀、法兰闸阀、楔式闸阀、弹性座封闸阀

壳体：碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、铬钼合金钢（12CrMo(SAE 4119)、15CrMo(ASTM A182-F11 / ASTM A182-F12)、20CrMo(SAE AISI 4118)、1Cr5Mo(ASTM A182-F5)）、铬镍不锈钢（0Cr18Ni9(AISI 304)、ZG0Cr18Ni19(ASTM A351-CF8 / ASTM A296-CF8)、00Cr18Ni10(AISI 304L / ASTM A276-304L)）

、铬镍钼不锈钢

密封：堆焊铁基合金2Cr13、堆焊硬质合金(D802、STELLITE 6/STL 6)、本体材料

压力： 150（Lb）~1500（Lb）

温度： ≤550℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质蒸汽、油品、硝酸类介质、醋酸类介质

型号说明

Z 9 4 0 H-150(Lb) C

Z ---------------------- 闸阀

9 ----------------------- 阀的传动方式（如：电动）

4 ---------------------- 阀的连接方式（如：法兰）

0 ---------------------- 阀的结构（如：弹性闸阀）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

150(Lb) ---------------- 阀的公称压力（如：150(Lb)）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	压力级（Lb）	适用温度/℃	适用介质

Z940H-150(Lb)-1500(Lb)	150~1500	≤425	水、蒸汽、油品
Z940Y-150(Lb)-1500(Lb)	150~1500
Z940Y-150(Lb)I-1500(Lb)I	150~1500	≤550	蒸汽、油品
Z940W-150(Lb)P-1500(Lb)P	150~1500	≤200	硝酸类介质
Z940W-150(Lb)R-1500(Lb)R	150~1500		醋酸类介质

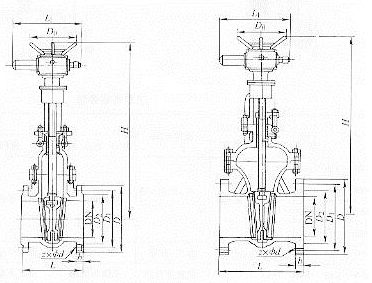

外形及连接尺寸图

外形及连接尺寸表 (mm)

DN		150（Lb）						300（Lb）
mm	in	L	电装型号	L1	D0	H	重量/kg	L	电装型号	L1	D0	H	重量/kg
50	2	178	DZW10A	590	365	678	46	216	DZW10A	590	365	691	50
65	2½	190	DZW10A	590	365	693	75	241	DZW15A	590	365	711	72
80	3	203	DZW10A	590	365	755	99	283	DZW20A	590	365	775	87
100	4	229	DZW10A	590	365	820	132	305	DZW20A	590	365	871	108
150	6	267	DZW20A	590	365	994	193	403	DZW45A	810	470	1028	183
200	8	292	DZW20A	590	365	1138	236	419	DZW45A	810	470	1325	283
250	10	330	DZW30A	590	365	1409	353	457	DZW60A	810	470	1400	430
300	12	356	DZW45A	810	470	1588	423	502	DZW120	830	550	1653	721
350	14	381	DZW60A	810	470	1750	570	762	DZW180	870	320	1791	1005
400	16	406	DZW90	830	550	1920	635	838	DZW200	870	320	2092	1200
450	18	432	DZW120	830	550	2141	772	-	-	-	-	-	-
500	20	457	DZW180	870	320	2276	941	991	DZW500	1170	570	2465	1600
600	24	508	DZW350	1170	570	2474	1380	1143	DZW800	1060	500	3240	2110
650	26	558	DZW350	1170	570	2713	2150	-	-	-	-	-	-
700	28	609	DZW500	1170	570	3046	2500	-	-	-	-	-	-

主要零部件材料表

型号	材料
型号	阀体、阀盖、闸板	闸杆	密封面	填料
Z940H-150(Lb)-1500(Lb)	碳素钢	铬不锈钢	堆焊铁基合金	石棉石墨或柔性石墨
Z940Y-150(Lb)-1500(Lb)	碳素钢	铬不锈钢	堆焊硬质合金	石棉石墨或柔性石墨
Z940Y-150(Lb)I-1500(Lb)I	铬钼合金钢	铬钼合金钢	堆焊硬质合金	柔性石墨
Z940W-150(Lb)P-1500(Lb)P	铬镍不锈钢	铬镍不锈钢	本体材料	聚四氟乙烯
Z940W-150(Lb)R-1500(Lb)R	铬镍钼不锈钢	铬镍目不锈钢	本体材料	聚四氟乙烯

Z940H/Y/W型150（LB）~300（LB）钢制电动楔式CAD图纸下载
市场指导价格表
售后服务说明
