Z941T/W/H型PN10铁制电动楔式闸阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Z941T、Z941W、Z941H

类别：闸阀

结构：电动闸阀、法兰闸阀、楔式闸阀、明杆闸阀

壳体：灰铸铁（HT200、HT250）、球墨铸铁（QT400-18、QT400-15、QT450-10、QT500-7）

密封：黄铜、灰铸铁（HT200、HT250）、铬不锈钢、球墨铸铁（QT400-18、QT400-15、QT450-10、QT500-7）

压力： 1 MPa、1.6MPa

温度： ≤200℃

作用：更新中..

标准：国标

产品特点更新中…

适用介质水、蒸汽、油品

型号说明

Z 9 4 1 T-10 Z

Z ---------------------- 闸阀

9 ----------------------- 阀的传动方式（如：电动）

4 ---------------------- 阀的连接方式（如：法兰）

1 ---------------------- 阀的结构（如：楔式明杆闸阀）

T ---------------------- 阀的密封材质（如：铜合金）

10 --------------------- 阀的公称压力（如：1.0MPa）

Z ---------------------- 阀的材质（如：灰铸铁）

主要性能

型号	PN	工作压力/Mpa	适用温度/℃	适用介质
型号	PN	工作压力/Mpa	适用温度/℃	适用介质
Z941T-10	10	1	≤200	水、蒸汽
Z941W-10	10	1	≤100	油品
Z941H-10	10	1	≤200	水、蒸汽
Z941T-16Q	16	1.6	≤200	水、蒸汽
Z941W-16Q	16	1.6	≤100	油品

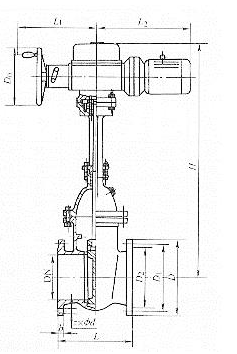

外形及连接尺寸图

外形及连接尺寸表

PN10 (mm)

DN	L	D	D1	D2	b	H	L1	L2	z×φd	D0	重量/kg
100	230	215	180	155	22	653	170	316	8×φ18	200	80
125	255	245	210	185	24	750	170	324	8×φ18	200	120
150	280	280	240	210	24	846	170	333	8×φ23	200	140
200	330	335	295	265	26	940	170	333	8×φ23	200	210
250	380	390	350	320	28	1070	325	460	12×φ23	250	285
300	420	440	400	368	28	1210	325	460	12×φ23	250	400
350	450	500	460	428	30	1310	325	460	16×φ23	250	500
400	480	565	515	482	32	1790	408	530	16×φ25	250	700
450	510	615	565	532	32	1930	408	530	20×φ25	360	810
500	540	670	620	585	34	2103	394	647	20×φ25	360	856
600	600	780	725	685	36	2414	394	647	20×φ30	360	1130

主要零部件材料表

型号	材料
型号	阀体、阀盖、闸板	阀杆	密封圈	填料
Z941T-10	灰铸铁	碳钢	黄铜	油浸石棉填料
Z941W-10	灰铸铁	碳钢	灰铸铁	油浸石棉填料
Z941H-10	灰铸铁	铬不锈钢	铬不锈钢	柔性石墨
Z941T-16Q	球墨铸铁	碳素钢或铬不锈钢	球墨铸铁	石棉石墨
Z941W-16Q	球墨铸铁	碳素钢或铬不锈钢	球墨铸铁	石棉石墨

Z941T/W/H型PN10铁制电动楔式闸阀CAD图纸下载
