Z73X、Z373X型PN16铁制对夹式平板闸阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Z73X、Z373X

类别：闸阀

结构：对夹闸阀、平行闸阀、明杆闸阀

壳体：灰铸铁（HT200、HT250）

密封：合成橡胶或四氟乙烯PTFE

压力： 0.25 MPa、0.6 MPa、1 MPa、1.6MPa

温度： ≤120℃

作用：更新中…

标准：国标

产品特点 :更新中…

适用介质:煤浆、糠浆、纸浆、泥浆、污水、矿渣等


产品图

型号说明

Z 7 3 X-2.5 C

Z ---------------------- 闸阀

7 ---------------------- 阀的连接方式（如：对夹）

3 ---------------------- 阀的结构（如：平式明杆闸阀）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

2.5 --------------------- 阀的公称压力（如：0.25MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力/Mpa	适用温度/℃	适用介质

Z73X-2.5	2.5	0.25	≤120	煤浆、糠浆、纸浆、泥浆、污水、矿渣等
Z373X-2.5
Z73X-6	6	0.6
Z373X-6
Z73X-10	10	1
Z373X-10
Z73X-16	16	1.6
Z373X-16

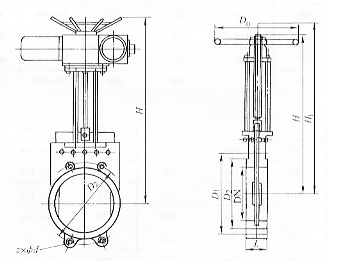

外形及连接尺寸图

外形及连接尺寸表

DN	结构长度		D1	D2	结构长度L1			结构长度L2			重量/kg
DN	L1	L2	D1	D2	H	H1	Do	H	H1	Do	手动L1/L2
50	60	40	125	99	270	330	240	296	347	240	20/14
65	60	40	145	118	299	364	240	301	367	240	24/18
80	70	50	160	132	320	400	280	326	410	240	27/22
100	70	50	180	156	356	463	280	374	476	280	30/24
125	80	50	210	184	520	645	280	414	541	280	54/42
150	90	60	240	211	567	717	360	488	650	360	66/50
200	100	60	295	266	705	905	360	533	754	360	101/82
250	110	70	355	320	805	1056	400	695	945	400	132/103
300	120	80	410	370	900	1200	400	796	1097	400	181/143
350	120	92	470	430	1000	1350	400	895	1245	400	238/197
400	140	120	525	482	1135	1535	500	1285	1455	400	293/268

主要零部件材料表

型号	材料
	阀体	闸板	阀体密封圈	阀杆	支架	填料
Z73X-2.5	灰铸铁	铬镍钛不锈钢	合成橡胶或四氟乙烯	铬不锈钢	碳素钢	聚四氟乙烯
Z373X-2.5
Z73X-6
Z373X-6
Z73X-10
Z373X-10
Z73X-16
Z373X-16

Z73X、Z373X型PN16铁制对夹式平板闸阀CAD图纸下载
