Z45W-16Q/16型铁制暗杆楔式闸阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Z45W-16Q、Z45W-16

类别：闸阀

结构：法兰闸阀、楔式闸阀、暗杆闸阀

壳体：灰铸铁（HT200、HT250）、球墨铸铁（QT400-18、QT400-15、QT450-10、QT500-7）

密封：灰铸铁（HT200、HT250）本体材料

压力： 1.6MPa

温度： ≤100℃

作用：更新中…

标准：国标

产品特点：更新中…

适用介质：水、气、油等

型号说明

Z 4 5 W-16 Q

Z ---------------------- 闸阀

4 ---------------------- 阀的连接方式（如：法兰）

5 ---------------------- 阀的结构（如：楔式暗杆闸阀）

W ---------------------- 阀的密封材质（如：铜合金）

16 --------------------- 阀的公称压力（如：1.6MPa）

Q ---------------------- 阀的材质（如：球墨铸铁）

外观与结构图


产品图

主要性能

型号	PN	工作压力/Mpa	适用温度/℃	适用介质

Z45W-16	16	1.6	≤100	油品等
Z45W-16Q

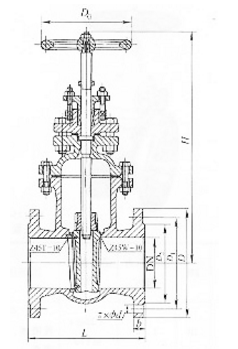

外形尺寸图

外形尺寸表 (mm)

DN	L	D	H
50	178	155	325
65	190	180	355
80	203	180	411
100	229	200	463
125	254	250	525
150	267	250	565
200	292	320	681

主要零部件材料表

型号	材料
	阀体、阀盖	闸板	阀体密封圈	阀杆	填料
Z45W-16	灰铸铁	灰铸铁本体材料	灰铸铁本体材料	碳素钢或铬不锈钢	石棉石墨
Z45W-16Q	球墨铸铁

Z45W-16Q/16型铁制暗杆楔式闸阀CAD图纸下载
