VQ947H电动V型调节球阀
性能参数
外形尺寸与规格重量
其他主要参数

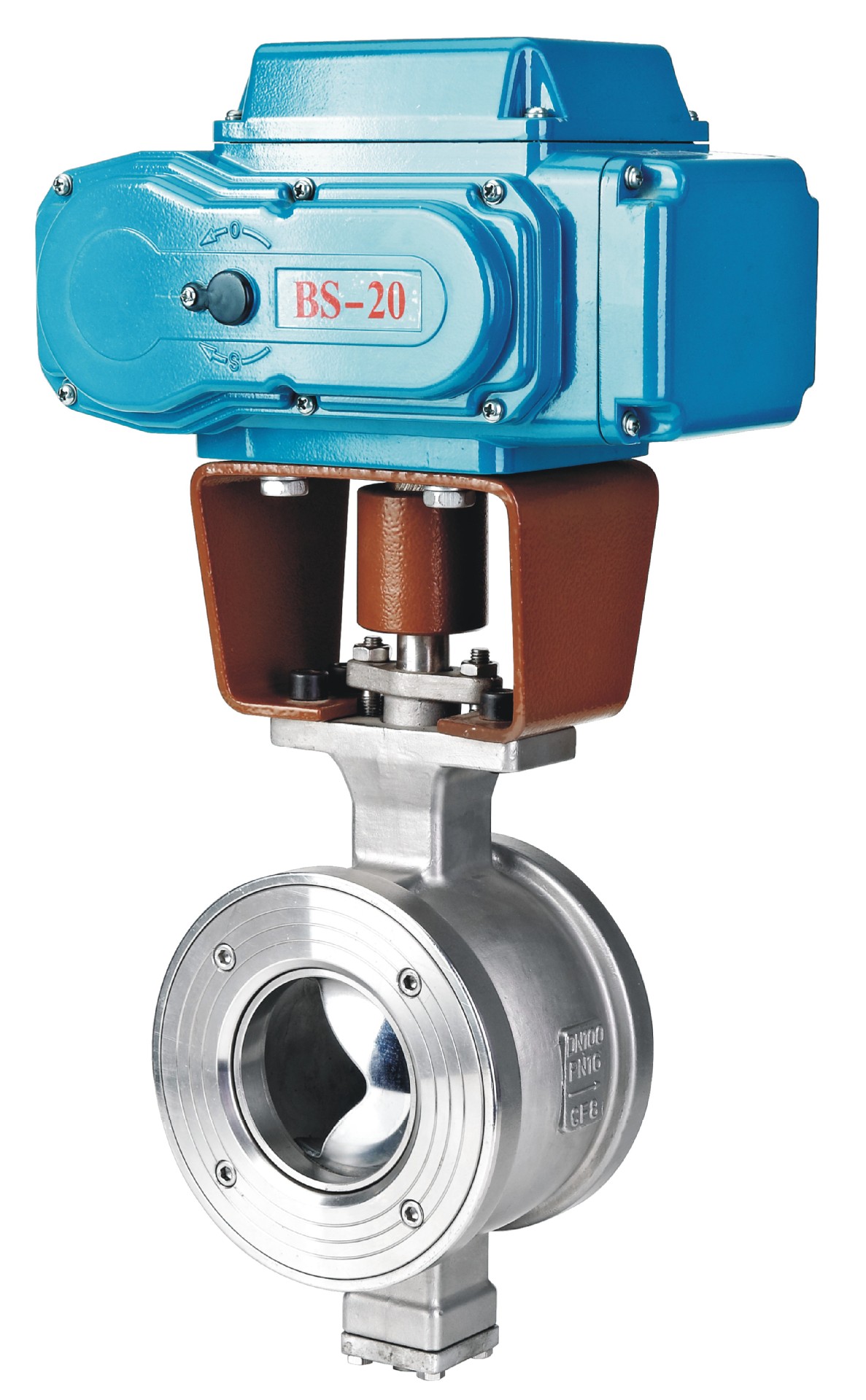

VQ947H电动V型调节球阀

电动V型调节球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。

ZAJV电动V型调节球阀，由YXR、PSQ电动执行机构和V型球阀组成，是一种由V型切口球面阀板在小开度范围内贴着密封面旋转而控制流体的角行程调节阀。

电动V型球阀V型切口球面板在增大调节比的同时，在截流时对密封环还有剪切作用，因此适用于要求大调节比的控制系统，以及对含纤维质流体、料浆类流体的控制。

电动V型球阀广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。

主要零部件材料Materials for main parts

本体材质为碳钢
1	底座	WCB	LCB	WC9
2	阀体	WCB	LCB	WC9
3	下阀轴	2Cr13	2Cr13	2Cr13
4	密封圈	PTFE/PPL PPL
5	V球	CF8	CF8M	CF3M
6	上阀轴	2Cr13	2Cr13	2Cr13
7	填料	柔性石墨/PTFE
8	填料压盖	WCB	LCB	WC9
9	压板	WCB	LCB	WC9
本体材质为不锈钢
1	底座	CF8	CF8M	CF3M
2	阀体	CF8	CF8M	CF3M
3	下阀轴	304	316	316L
4	密封圈	PTFE/PPL
5	V球	CF8	CF8M	CF3M
6	上阀轴	304	316	316L
7	填料	柔性石墨/PTFE
8	填料压盖	CF8	CF8M	CF3M
9	压板	CF8	CF8M	CF3M


外形及连接尺寸

VQ947H电动V型调节球阀

公称通径（mm）	外形尺寸（mm）											执行机构		重量（kg）
	A		h1	h2	h3	h4	H1	H2	øD	n×øc		执行机构		重量（kg）
	①	②	h1	h2	h3	h4	H1	H2	øD	①	②	①	②	①	②
25	165	165	114	136	12	265	212	348	70	4×ø10	4×ø10	Unic-10	Unic-10	8.1	9.2
32	178	180	114	136	12	265	212	348	70					9.1	10.3
40	165	190	152	176	15	305	257	386	70					12.5	15
50	178	216	160	200	15	315	279	409	70	4×ø12			Unic-20	15	20.5
65	190	241	187	228	16	368	349	487	102		4×ø12	Unic-40	Unic-40	25	30
80	203	283	193	230	20	370	354	494	102					35	40.6
100	305	305	209	250	16	390	393	533	102	4×ø14				50	55
125	356	381	269	312	28	482	485	555	136×116		4×ø14	Unic-60	Unic-100	103	113
150	394	403	284	325	28	495	515	685	136×116			Unic-100	Unic-150	115	125
200	457	502	322	365	28	540	589	764	136×116			Unic-150	Unic-150	165	170
250	533	568	460	530	36	—	815	—	165	4×ø22	4×ø22	—	—	185	200
300	610	648	475	565	36	—	875	—	165	4×ø22	4×ø22	—	—	205	220

参数	Unic-10	Unic-20	Unic-40	Unic-60	Unic-100	Unic-150
输出轴力矩	10kgf·m	20kgf·m	40kgf·m	60kgf·m	100kgf·m	150kgf·m
电源电压	单相 AC100V、200V、220V，50/60Hz
动作范围	0～90°
动作时间	30 秒/（50Hz 时）					45 秒
驱动马达	20W	30W	90W	90W	100W	100W
保护装置	过热保护器（自动恢复型）
环境温度	-25～+55℃
绝缘电阻	100MΩ（500V-DC）
耐压值	AC1500V 1 分钟
手动操作	用可卸式手柄操作
限位元件	电动操作时：全开全闭极限开关；手动操作时：机械挡块
防水性	相当于 IP65 标准
安装状态	可适应各种方向
重量	4.5kg	7.8kg	8.5kg	20kg	21kg	22kg
本体材质	铝合金压铸
配线接口	PF 1/2×2 塑料防水接头
