Q640H/Y型PN40~PN100气动硬密封V形球阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Q640H、Q640Y

类别：球阀

结构：气动球阀、法兰球阀、固定球阀、半球直通流道球阀

壳体：碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、铬镍钛铸钢、铬镍钼钛铸钢（0Cr18Ni12Mo2Ti / 1Cr18Ni12Mo2Ti(ASTM A276-316)、00Cr17Ni14Mo2(AISI 316L / ASTM A276-316L)、ZG00Cr17Ni14Mo2(ASTM A351-CF3M / ASTM A296-CF3M)、ZG0Cr18Ni12Mo2Ti(ASTM A296-CF8M / ASTM A351-CF

密封：堆焊铬不锈钢、堆焊钴铬钨合金

压力： 1.6MPa~10.0MPa

温度： ≤425℃

作用：更新中…

标准：国标

产品特点：更新中…

适用介质：水、蒸汽、油品、硝酸类、醋酸类


产品图

型号说明

Q 6 4 0 H-16 C

Q ---------------------- 球阀

6 ----------------------- 阀的传动方式（气动）

4 ---------------------- 阀的连接方式（如：法兰）

0 ---------------------- 阀的结构（如：固定球半球直通）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

16 -------------------- 阀的公称压力（如1.6MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力MPa	适用温度℃	适用介质

Q640H-16C~100	16~100	1.6~10	≤425	水、蒸汽、油品
Q640Y-16C~100
Q640Y-16P~100P			≤200	硝酸类
Q640Y-16R~100R				醋酸类

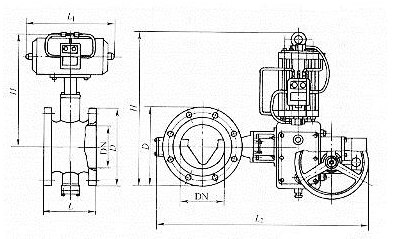

外形及连接尺寸图

外形及连接尺寸表

PN40 （mm）

DN	DN/in	L	D	横装式		竖装式		重量kg
DN	DN/in	L	D	H	L1	H	L2	重量kg
25	1	102	115	299	180	422	365	31
32	11/4	114	135	415	225	440	395	35
40	11/2	114	145	415	225	440	395	35
50	2	124	160	471	225	448	492	47
65	21/2	145	180	486	312	492	512	50
80	3	165	195	601	312	500	541	55
100	4	194	230	640	370	517	555	82
150	6	229	300	752	370	680	697	109
200	8	243	375	884	537	718	766	150
250	10	297	445	1068	629	845	765	242
300	12	338	510	1095	629	878	1143	-
350	14	400	570	1156	760	1000	1199	-
400	16	400	655	1310	760	1040	1273	-
500	20	520	755	1418	760	1090	1475	-

PN64 （mm）

DN	DN/in	L	D	横装式		竖装式		重量kg
DN	DN/in	L	D	H	L1	H	L2	重量kg
25	1	102	135	229	180	422	365	36
32	11/4	114	150	415	225	440	395	41
40	11/2	114	165	415	225	440	395	41
50	2	124	175	471	225	448	492	55
65	21/2	145	200	486	312	492	512	58
80	3	165	210	601	312	500	541	64
100	4	194	250	640	370	517	555	92
150	6	229	340	752	370	680	697	125
200	8	243	405	884	537	718	766	175
250	10	297	470	1068	629	845	795	275

PN100 （mm）

DN	DN/in	L	D	横装式		竖装式		重量kg
DN	DN/in	L	D	H	L1	H	L2	重量kg
25	1	102	135	299	180	422	365	46
32	11/4	114	150	415	225	440	395	53
40	11/2	114	165	415	225	440	395	53
50	2	124	195	471	225	448	492	70
65	21/2	145	220	486	312	492	512	75
80	3	165	230	601	312	500	541	82
100	4	194	265	640	370	517	555	115
150	6	229	350	752	370	680	697	165
200	8	243	430	884	537	718	766	218

主要零部件材料表

型号	材料
型号	阀体阀盖阀芯	阀杆	密封面	填料
Q640H-16C~100	碳素钢	铬不锈钢	堆焊铬不锈钢	柔性石墨
Q640Y-16C~100	碳素钢	铬不锈钢	堆焊钴铬钨合金	柔性石墨
Q640Y-16P~100P	铬镍钛铸钢	铬镍钼钛钢	堆焊铬不锈钢	柔性石墨或聚四氟乙烯
Q640Y-16R~100R	铬镍钼钛铸钢	铬镍钼钛铸钢	堆焊钴铬钨合金	柔性石墨或聚四氟乙烯
