Q40H、Q40Y、Q340H、Q340Y型PN16~PN25硬密封V形球阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Q40H、Q40Y、Q340H、Q340

类别：球阀

结构：涡轮球阀、法兰球阀、半球直通流道

壳体：碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、铬镍钛铸钢、铬镍钼钛铸钢（0Cr18Ni12Mo2Ti / 1Cr18Ni12Mo2Ti(ASTM A276-316)、00Cr17Ni14Mo2(AISI 316L / ASTM A276-316L)、ZG00Cr17Ni14Mo2(ASTM A351-CF3M / ASTM A296-CF3M)、ZG0Cr18Ni12Mo2Ti(ASTM A296-CF8M / ASTM A351-CF8M)）

密封：堆焊铬不锈钢、堆焊钴铬钨合金

压力： 1.6MPa~100 MPa

温度： ≤425℃

作用：更新中…

标准：国标

产品特点：更新中…

适用介质：水、蒸汽、油品、硝酸类、醋酸类


产品图

型号说明

Q 4 0 H-16 C

Q ---------------------- 球阀

4 ---------------------- 阀的连接方式（如：法兰）

0 ---------------------- 阀的结构（如：固定球半球直通）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

16 -------------------- 阀的公称压力（如1.6MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力MPa	适用温度℃	适用介质

Q40H-16C~100	16~100	1.6~10.	≤425	水、蒸汽、油品
Q40Y-16C~100
Q40H-16P~100P			≤200	硝酸类
Q40Y-16P~100P
Q40H-16R~100R				醋酸类
Q40Y-16R~100R
Q340H-16C~100	16~100	1.6~10.	≤425	水、蒸汽、油品
Q340Y-16C~100
Q340H-16P~100P			≤200	硝酸类
Q340Y-16P~100P
Q340H-16R~100R				醋酸类
Q340Y-16R~100R

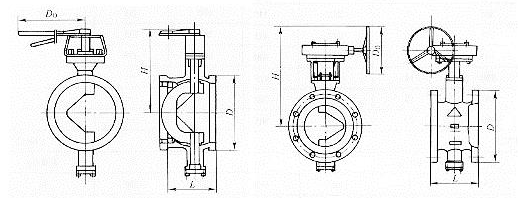

外形及连接尺寸图

外形及连接尺寸表

PN16 （mm）

DN	DN/in	L	D	H	D0	重量kg
25	1	102	115	230	180	10
32	11/4	114	135	240	200	11
40	11/2	114	145	240	250	11
50	2	124	160	260	250	16
65	21/2	145	180	270	350	18
80	3	165	195	290	350	20
100	4	194	215	300	450	40
150	6	229	280	450	205	58
200	8	243	33	480	235	89
250	10	297	5405	540	235	160
300	12	338	460	640	296	-
350	14	400	520	-	-	-
400	16	400	580	-	-	-
500	20	520	705	-	-	-

PN25 （mm）

DN	DN/in	L	D	H	D0	重量kg
25	1	102	115	230	180	10
32	11/4	114	135	240	200	11
40	11/2	114	145	240	250	11
50	2	124	160	260	250	16
65	21/2	145	180	270	350	18
80	3	165	195	290	350	20
100	4	194	230	300	450	40
150	6	229	300	450	205	58
200	8	243	360	480	235	89
250	10	297	425	540	235	160
300	12	338	485	640	296	-
350	14	400	550	-	-	-
400	16	400	610	-	-	-
500	20	520	660	-	-	-

主要零部件材料表

型号	材料
	阀体阀盖阀芯	阀杆	密封面	填料
Q40H-16C~100	碳素钢	不锈钢	堆焊铬不锈钢	柔性石墨
Q40Y-16C~100			堆焊钴铬钨合金
Q40H-16P~100P	铬镍钛铸钢	铬镍钛铸钢	堆焊铬不锈钢
Q40Y-16P~100P			堆焊钴铬钨合金
Q40H-16R~100R	铬镍钼钛铸钢	铬镍钼钛钢	堆焊铬不锈钢	柔性石墨或聚四氟乙烯
Q40Y-16R~100R			堆焊钴铬钨合金
Q340H-16C~100	碳素钢	不锈钢	堆焊铬不锈钢	柔性石墨
Q340Y-16C~100			堆焊钴铬钨合金
Q340H-16P~100P	铬镍钛铸钢	铬镍钛铸钢	堆焊铬不锈钢
Q340Y-16P~100P			堆焊钴铬钨合金
Q340H-16R~100R	铬镍钼钛铸钢	铬镍钼钛钢	堆焊铬不锈钢	柔性石墨或聚四氟乙烯
Q340Y-16R~100R			堆焊钴铬钨合金

Q40H、Q40Y、Q340H、Q340Y型PN16~PN25硬密封V形球阀CAD图纸下载
