壹泵阀 >> 阀门 >> 闸阀 >> 刀型闸阀 >> Z973Y-10C/10V、Z973W-10P/10NR型灰渣闸阀
  • Z973Y-10C/10V、Z973W-10P/10NR型灰渣闸阀诚信供应商
  • 相近产品参考
诚信供应商说明

        “壹泵阀”平台推荐的“诚信供应商”所提供的所有水泵、阀门、电机、控制柜、执行器、定位器、阀门附件管件、机封等产品，全部由“壹泵阀”平台承担质量保证及免费退换货、损失（产品采购价格的全价）先赔付责任（不包括产品在使用过程中由于使用不当引起质量问题及因运输过程中损坏的质量问题以及产品使用的连带责任）。请所有采购用户必须保留好与供应方的在线交流对话、订货单、汇款单或采购合同，方便赔付时作为证据证明使用。

  • Z973Y-10C/10V、Z973W-10P/10NR型灰渣闸阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

规格参数

型号： Z973Y-10C、Z973W-10P、Z973Y-10V、Z973W-10NR

类别： 闸阀

结构： 电动闸阀、对夹闸阀、平行式闸阀、明杆闸阀

壳体： WCB碳钢、ZG1Cr18Ni9Ti铬镍钛钢、ZG15CrMoV铬钼钒钢、Zg2Cr25Ni20Si02

密封： 25碳钢、堆焊硬质合金(D802、STELLITE 6/STL 6)、ZG1Cr18Ni9Ti铬镍钛钢、堆焊钴基硬质合金2Cr13、本体材料

压力： 1MPa

温度： ≤900℃

作用： 灰渣闸阀

标准： 国标

产品特点:更新中…

适用介质:干灰、煤渣等


   产品图

型号说明

Z 9 7 3 Y-10 C

Z ---------------------- 闸阀

9 ----------------------- 阀和传动方式（如：电动）

7 ---------------------- 阀的连接方式（如：对夹）

3 ---------------------- 阀的结构（如：平式明杆闸阀）

Y ---------------------- 阀的密封材质（如：硬质合金）

10 ---------------------  阀的公称压力（如：1.0MPa）

C ---------------------- 阀的材质（如：碳钢）


主要性能

型号

PN

工作压力/Mpa

适用温度/℃

适用介质

Z973Y-10C

10

1

≤425

干灰、煤渣等

Z973W-10P

10

1

≤600

Z973Y-10V

10

1

≤540

Z973W-10NR

10

1

≤900

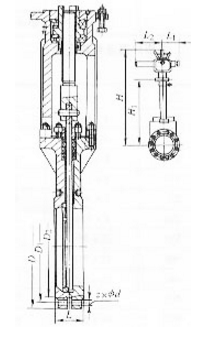

外形及连接尺寸图



外形及连接尺寸表

Z973Y-10C

DN

D

D1

D2

L

L1

L3

H

H1

z×φd

电动头转矩/N·m

重量/kg

200

265

295

335

70

197

263

916

650

4×φ23

300

108

350

428

460

500

108

277

437

1436

1025

9×φ23

450

265

500

585

620

670

127

277

437

1798

1373

12×φ25

600

446

Z973Y-10V

DN

D

D1

D2

L

L1

L3

H

H1

z×φd

电动头转矩/N·m

重量/kg

150

210

240

280

70

197

363

871

628

4×φ23

300

94.3

200

265

295

335

73

197

363

916

650

4×φ23

300

107.5

300

368

400

440

96

277

437

1354

937

6×φ23

450

233

350

428

460

500

108

277

437

1436

1025

9×φ23

450

265

Z973W-10P

DN

D

D1

D2

L

L1

L3

H

H1

z×φd

电动头转矩/N·m

重量/kg

500

585

620

670

127

277

437

1798

1373

12×φ25

600

446

Z973W-10NR

DN

D

D1

D2

L

L1

L3

H

H1

z×φd

电动头转矩/N·m

重量/kg

150

210

240

280

70

197

363

871

628

4×φ23

300

95

200

265

235

335

73

197

363

916

650

4×φ23

300

107.5

300

368

400

440

96

250

520

1394

1022

6×φ23

450

238

500

585

620

670

127

277

437

1798

1373

12×φ23

600

446


主要零部件材料表

型号

材料

阀体、填料压盖

阀杆

阀板

支架

密封圈

Z973Y-10C

WCB

2CR13

20,25

WCB

25堆焊硬质合金

Z973W-10P

ZG1Cr18Ni9Ti

38CrMoAlA

1Cr18Ni9Ti

WCB

ZG1Cr18Ni9Ti

Z973Y-10V

ZG15CrMoV

38CrMoAlA

1Cr18Ni9Ti

WCB

堆焊钴基硬质合金

Z973W-10NR

Zg2Cr25Ni20Si02

Zg2Cr25Ni20Si02

ZG15CrMoV

本体材料
