ZMC、ZSC型PN16、PN40气动R型二位切断阀
性能参数
外形尺寸与规格重量
其他主要参数

型号： ZMC、ZSC

类别：切断阀

结构：

壳体： 1Cr18Ni9Ti(1Cr18Ni9)铬镍钛钢（铬镍钢）

密封：更新中…

压力： 1.6 MPa、4.0MPa

温度： -20℃~ +230

作用：更新中…

标准：国标

产品特点：更新中…

适用介质:更新中…

型号说明：更新中…


主要性能

型号	PN	工作压力 /MPa	适用温度 ℃	信号压力

ZSC—16	16	1.6	-20~ +230	350KPa
ZMC—16	16	1.6
ZSC—40	40	4.0
ZMC—40	40	4.0

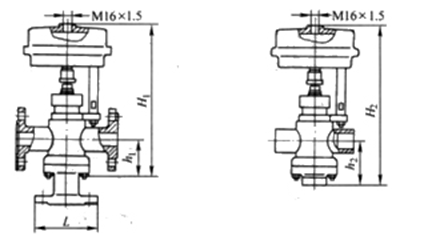

外形及连接尺寸图

法兰连接（mm）

DN	L		(二通）	H₂(三通)		H₁(二通）	h₂ (三通)
DN	JIS、API、DIN	GB	(二通）	JIS、API、DIN	GB	H₁(二通）	JIS、API、DIN	GB
10	146	153	241	242	286	49	50	94
15	146	153	241	242	286	49	50	94
20	146	185	282	283	337	65	66	120
25	167	185	282	288	337	65	71	126
32	190	195	350	367	402	74	91	126
40	190	195	350	367	402	74	91	126
50	216	220	364	380	415	85	100	135
65	—	275	465	—	553	117	—	205
80	—	300	487	—	575	128	—	216

管螺纹联接 (mm)

DN	L		H₁(二通）	H₂ (三通）		(二通）	h₂ (三通)
DN	JIS、API、DIN	GB	H₁(二通）	JIS、API、DIN	GB	(二通）	JIS、API、DIN	GB
3/8	85	98	241	242	242	49	50	50
1/2	85	98	241	242	242	49	50	50
3/4	110	110	282	283	283	65	66	66
1	120	120	282	288	288	65	71	71
1¼	145	145	350	367	367	74	91	91
1½	150	150	350	367	367	74	91	91
2	—	165	364	—	—	85	100	128

外形及连接尺寸图

法兰连接（mm）

DN	L		(二通）	H₂(三通)		H₁(二通）	h₂ (三通)
DN	JIS、API、DIN	GB	(二通）	JIS、API、DIN	GB	H₁(二通）	JIS、API、DIN	GB
10	146	153	241	242	286	49	50	94
15	146	153	241	242	286	49	50	94
20	146	185	282	283	337	65	66	120
25	167	185	282	288	337	65	71	126
32	190	195	350	367	402	74	91	126
40	190	195	350	367	402	74	91	126
50	216	220	364	380	415	85	100	135
65	—	275	465	—	553	117	—	205
80	—	300	487	—	575	128	—	216

管螺纹联接 (mm)

DN	L		H₁(二通）	H₂ (三通）		(二通）	h₂ (三通)
DN	JIS、API、DIN	GB	H₁(二通）	JIS、API、DIN	GB	(二通）	JIS、API、DIN	GB
3/8	85	98	241	242	242	49	50	50
1/2	85	98	241	242	242	49	50	50
3/4	110	110	282	283	283	65	66	66
1	120	120	282	288	288	65	71	71
1¼	145	145	350	367	367	74	91	91
1½	150	150	350	367	367	74	91	91
2	—	165	364	—	—	85	100	128

ZMC、ZSC型PN16、PN40气动R型二位切断阀CAD图纸下载
