ZSQ型PN25、PN40气动切断阀
性能参数
外形尺寸与规格重量
其他主要参数

型号： ZSQ

类别：切断阀

结构：气动切断阀

壳体：碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、铬钼钢（12CrMo(SAE 4119)、15CrMo(ASTM A182-F11 / ASTM A182-F12)、20CrMo(SAE AISI 4118)、1Cr5Mo(ASTM A182-F5)）

密封：铁基合金2Cr13、硬质合金(D802、STELLITE 6/STL 6)

压力： 2.5 MPa、4.0MPa

温度： ≤200℃

作用：更新中…

标准：国标

产品特点：更新中…

适用介质:水、空气、蒸汽

型号说明：更新中…


主要性能

型号	PN	工作压力 /MPa	适用温度 /℃	适用介质
型号	PN	工作压力 /MPa	适用温度 /℃	适用介质
ZSQ253—25	25	2.5	≤200℃	水、空气、蒸汽
ZSQ403—40	40	4.0	≤200℃	水、空气、蒸汽
ZSQ253—251	25	2.5	≤200℃	水、空气、蒸汽
ZSQ403—401	40	4.0	≤200℃	水、空气、蒸汽

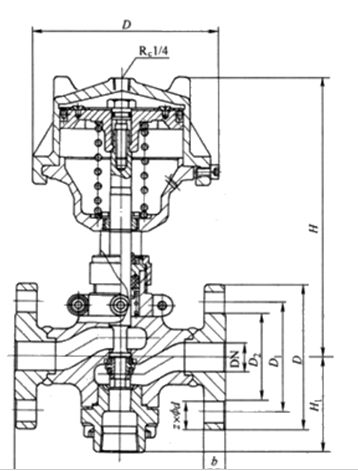

外形及连接尺寸图

外形及连接尺寸表

PN25~PN40 (mm)

DN	L	D	D₁	D₂	D₃	R_c/in	z×Φd	b	Hi	Η	重量/kg
15	145	95	70	52	82	R_c1/2	4×Φ15	14	50	154	4.2
20	145	100	75	58	100	R_c3/4	4×Φ15	16	66	190	6
25	167	125	90	70	128	R_c1	4×Φ19	16	71	230	10
32	190	135	100	80	142	R_c1¼	4×Φ19	18	91	248	13.5
40	190	140	105	85	168	R_c1_½	4×Φ19	18	91	301	19
50	216	155	120	100	208	R_c2	4×Φ19	18	100	318	25

主要零部件材料表

型号	材料
型号	阀体、支架、下阀座、缸体	阀杆	密封面	填料
ZSQ253—25	碳素钢	铬不锈钢	铁基合金	增强聚四氟
ZSQ403—40	碳素钢	铬不锈钢	铁基合金	增强聚四氟
ZSQ253—251	铬钼钢	铬不锈钢	硬质合金	增强聚四氟
ZSQ403—401	铬钼钢	铬不锈钢	硬质合金	增强聚四氟
