ZR741H—4、ZR941H—4型气体切断阀
性能参数
外形尺寸与规格重量
其他主要参数

型号：ZR741H—4、ZR941H—4

类别：切断阀

壳体：铸铁(HT200、HT250)、钢板（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）

密封：镀镍铬合金（0Cr18Ni9(AISI 304)、ZG0Cr18Ni19(ASTM A351-CF8 / ASTM A296-CF8)、00Cr18Ni10(AISI 304L / ASTM A276-304L)）

压力：0.2 MPa、0.2 MPa、0.4MPa

温度：≤420℃

作用：更新中…

标准：国标

产品特点：更新中…

适用介质:空气、煤气、烟气

型号说明：更新中…


主要性能

型号	PN	工作压力 /MPa	适用温度	适用介质	泄漏量
型号	PN	工作压力 /MPa	适用温度	适用介质	/ (mm³/s)
ZR748H—2	2	0.2	≤420	空气、煤气、烟气	150× DN
ZR749H—2	2	0.2
ZR741H—4	4	0.4
ZR741W—2	2	0.2
ZR741W—4	4	0.4
ZR941H—4	4	0.4
ZR941W—2	2	0.2
ZR941W—4	4	0.4

液压装置参数

液压缸	直径	100mm	行程开关	型号	IAS2208A
	油压	8MPa		电压	220V
	液压缸接口	M18x1.5		电流	0.5 ~ 8mA 0.5~20mA (ZR941H—4)

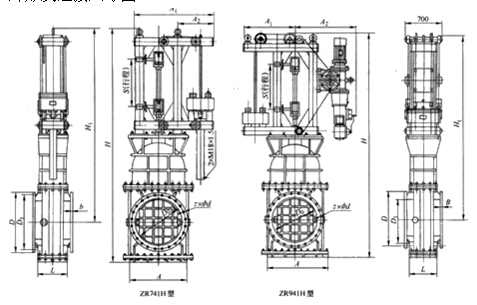

外形及连接尺寸图

外形及连接尺寸表

ZR741H—4 (mm)

DN	D	D₀	D₁	L	A	A₁	A₂	Η	Η₁	b	z×Φd	液压缸行程	重量/kg
800	1015	800	950	680	1180	1300	890	3900	3225	40	24×Φ33	810	4800
900	1115	900	1050	750	1280	1350	940	4178	3448	40	28×Φ33	910	5150
1000	1230	1000	1160	750	1380	1500	990	4640	3860	40	28×Φ36	1045	5960
1100	1305	1100	1240	750	1480	1550	1040	4940	4110	50	28×Φ33	1145	6550
1200	1420	1200	1350	800	1590	1605	1095	5275	4390	50	28×Φ36	1245	7235
1300	1520	1300	1450	800	1700	1660	1150	5575	4635	50	32×Φ36	1345	8920
1400	1650	1400	1560	850	1850	1765	1225	5900	4900	55	36×Φ36	1450	10450
1600	1870	1600	1770	850	2080	2040	1340	6620	5545	55	44×Φ39	1650	11800
1800	2060	1780	1970	900	2200	2100	1400	7215	6015	65	48×Φ39	1835	13590
2000	2280	1980	2180	900	2440	2270	1520	7815	6510	65	48×Φ45	2035	15820

ZR741W—2、ZR741W—4 (mm)

DN	D	D₁	L	Β	Η	Η₁	液压缸直径	行程S	重量/kg
150	265	225	300	22	1260	190	50	165	150
200	320	280	300	22	1410	220	50	215	175
250	375	335	340	25	1560	250	50	265	200
300	440	395	340	25	1760	270	100	310	225
350	490	445	400	28	1960	300	100	365	275
400	540	495	400	28	2110	.330	100	415	310

ZR941H—4 (mm)

DN	D	D₀	D₁	L	A	Α₁	A₂	Η	H₁	Β	z×Φd	行程S	重量/kg
800	1015	800	950	680	1180	1020	1060	3830	3155	40	24×Φ33	810	4800
900	1115	900	1050	750	1280	1020	1060	4110	3380	40	28×Φ33	910	5150
1000	1230	1000	1160	750	1380	1120	1160	4510	3730	40	28×Φ36	1045	5960
1100	1305	1100	1240	750	1480	1120	1160	4810	3980	50	28×Φ33	1145	6550
1200	1420	1200	1350	800	1590	1120	1160	5115	4260	50	28×Φ36	1245	7235
1300	1520	1300	1450	800	1700	1120	1160	5420	4480	50	32×Φ36	1345	8920
1400	1650	1400	1560	850	1850	1150	1190	5740	4740	55	36×Φ36	1450	10450
1600	1870	1600	1770	850	2080	1300	1340	6750	5675	55	44×Φ39	1650	11800
1800	2060	1780	1970	900	2200	1340	1420	7320	6120	65	48×Φ39	1835	13590
2000	2280	1980	2180	900	2440	1450	1550	7920	6615	65	48×Φ45	2035	15820

ZR941W—2、ZR941W—4 (mm)

DN	D	D₁	L	Β	Η	H₁	电动装置	功率/kW	重量/kg
150	265	225	300	22	1260	190	ZA20—36	0.75	200
200	320	280	300	22	1410	220	ZA20—36	0.75	225
250	375	335	340	25	1560	250	ZA30—36	1.1	250
300	440	395	340	25	1760	270	ZA30—36	1.1	275
350	490	445	400 .	28	1960	300	ZA30—36	1.1	325
400	540	495	400	28	2110	330	ZA30—36	1.1	360

主要零部件材料表

型号	材料
	阀体	阀板	密封面	阀杆	填料
ZR748H—2	铸铁、钢板	铸铁、钢板	镀镍铬合金	优质碳素钢	石棉、石墨
ZR749H—2
ZR741H—4
ZR741W—2
ZR741W—4
ZR941H—4
ZR941W—2
ZR941W—4

ZR741H—4、ZR941H—4型气体切断阀CAD图纸下载
