ZR748H—2、ZR749H—2 型气体切断阀
性能参数
外形尺寸与规格重量
其他主要参数

型号：ZR741H—4、ZR941H—4、ZR748H—2、ZR749H—2

类别：切断阀

壳体：铸铁(HT200、HT250)、钢板（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）

密封：镀镍铬合金（0Cr18Ni9(AISI 304)、ZG0Cr18Ni19(ASTM A351-CF8 / ASTM A296-CF8)、00Cr18Ni10(AISI 304L / ASTM A276-304L)）

压力：0.2 MPa、0.2 MPa、0.4MPa

温度：≤420℃

作用：更新中…

标准：国标

产品特点：更新中…

适用介质:空气、煤气、烟气

型号说明：更新中…

ZR748H—2、ZR749H—2 型.png

主要性能

型号	PN	工作压力 /MPa	适用温度	适用介质	泄漏量
型号	PN	工作压力 /MPa	适用温度	适用介质	/ (mm³/s)
ZR748H—2	2	0.2	≤420	空气、煤气、烟气	150× DN
ZR749H—2	2	0.2
ZR741H—4	4	0.4
ZR741W—2	2	0.2
ZR741W—4	4	0.4
ZR941H—4	4	0.4
ZR941W—2	2	0.2
ZR941W—4	4	0.4

液压装置参数

液压缸	直径	100mm	行程开关	型号	IAS2208A
	油压	8MPa		电压	220V
	液压缸接口	M18x1.5		电流	0.5 ~ 8mA 0.5~20mA (ZR941H—4)

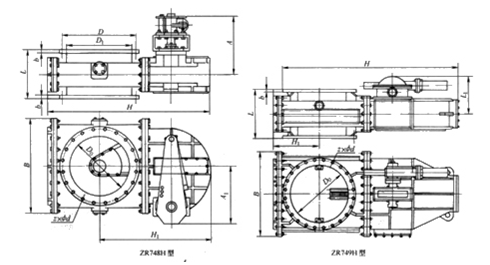

外形及连接尺寸图

外形及连接尺寸表

ZR48H—2 (mm)

DN	D	D₀	D₁	L	A	A₁	Η	H₁	Β	b	z×Φd	液压缸行程	重量/kg
400	565	380	515	400	570	475	1165	773	698	25	16×Φ26	203	800
500	670	480	620	450	570	525	1420	980	800	25	20×Φ26	203	1000
600	780	580	725	500	605	570	1600	1090	930	35	20×Φ30	203	1300

ZR49H—2 (mm)

DN	D	D₀	D₁	L	L₁	Η	H₁	Β	b	z×Φd	液压缸行程	重量/kg
700	895	700	840	600	493	2171	525	970	35	24×Φ30	220	2500
800	1015	800	950	680	526	2538	630	1180	40	24×Φ33	242	2800
900	1115	900	1050	750	526	2796	720	1280	40	28×Φ33	272	3200
1000	1230	1000	1160	750	535	3190	750	1380	40	28×Φ36	366	4000
1300	1520	1300	1450	800	550	3700	890	1700	50	32×Φ36	465	5000
1400	1630	1400	1560	850	595	4060	990	1850	50	36×Φ36	507	6300

主要零部件材料表

型号	材料
	阀体	阀板	密封面	阀杆	填料
ZR748H—2	铸铁、钢板	铸铁、钢板	镀镍铬合金	优质碳素钢	石棉、石墨
ZR749H—2
ZR741H—4
ZR741W—2
ZR741W—4
ZR941H—4
ZR941W—2
ZR941W—4

ZR748H—2、ZR749H—2 型气体切断阀CAD图纸下载
